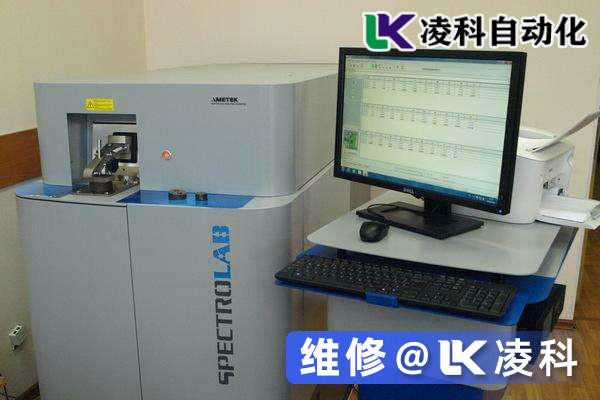

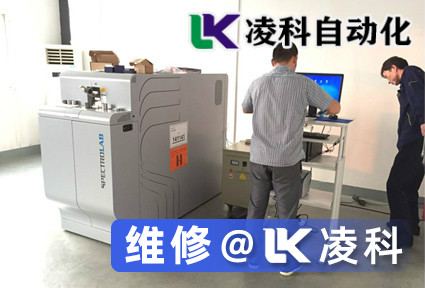

斯派克光譜儀光強值偏低之電路板故障維修：7月17號，我們正好休息日，一家吳江做印刷行業的工廠聯系我們，他們的光譜儀出了問題，斯派克光譜儀光強偏低，我們拿到客戶的光譜儀后檢測發現，內部的電路板有問題。

  斯派克光譜儀光強值偏低之電路板故障維修檢測方法：

  1.進行斯派克光譜儀外觀檢查，目視檢查PCB會發現許多更明顯的問題，包括重疊的走線，燒毀的組件，過熱的跡象以及缺少的組件。某些因過大電流而損壞的已燃燒組件不易被看到，但是放大的目視檢查或氣味可表明存在損壞的組件。零件鼓起是問題的另一個很好的指示，尤其是對于電解電容器。

  2.進行斯派克光譜儀視覺檢查，視覺檢查之外的一個步驟是對電路通電的物理檢查。通過觸摸PCB的表面和板上的組件，您可以檢測熱點，而無需使用昂貴的熱像儀。當檢測到高溫部件時，請用壓縮的罐裝空氣冷卻，以在較低溫度下測試該部件的電路運行情況。

  觸摸通電電路時，請采取一些預防措施。確保隨時只用一只手接觸電路，以防止潛在的致命電擊在您的心臟上傳播。在帶電電路上工作時，將一只手放在口袋中是一種很好的技術，可以防止這種電擊。確保斷開所有可能的接地電流路徑，例如腳或非電阻接地帶，以減少電擊的危險。觸摸電路的各個部分也會改變電路的阻抗，這會改變系統的行為，從而確定電路中需要額外電容才能正常工作的位置。

  3.進行光譜儀離散組件測試，測試每個單獨的組件通常是PCB故障排除的**有效技術。使用萬用表或LCR表測試每個電阻器，電容器，二極管，晶體管，電感器，MOSFET，LED和分立有源元件。如果組件注冊的值小于或等于指定的組件值，則通常是好的。如果組件值較高，則表明組件不良或焊點不良。使用萬用表上的二極管測試模式檢查二極管和晶體管。晶體管的基極-發射極和基極-集電極結的行為應類似于分立二極管，并且僅在相同的電壓降下沿一個方向傳導。節點分析是另一種選擇，它可以通過僅對單個組件施加功率并測量其電壓與電流（V / I）響應來對組件進行無電測試。

  斯派克光譜儀光強值偏低故障維修測試：

  要檢查斯派克光譜儀具挑戰性的組件是IC。大多數可以通過其標記輕松識別，并且許多可以使用示波器和邏輯分析儀進行操作測試，但是各種配置和PCB設計中的專用IC數量眾多，使測試變得非常困難。將電路的行為與已知良好的電路進行比較通常是一種有用的技術，并且應有助于異常行為突出。
