山特UPS電源不能充電故障維修方法詳解：UPS電源作為關鍵設備的電力保障核心，山特品牌憑借穩定性和兼容性廣泛應用于辦公、機房、工業控制等場景。其中，充電功能異常是山特UPS的高頻故障之一，若無法正常充電，電池將逐漸失效，UPS在市電中斷時無法提供備用電力，可能導致設備停機、數據丟失等嚴重后果。

一、山特UPS電源不能充電硬件故障原因分析

根據杭州億屯電子15年運維數據統計，山特UPS充電故障中，硬件問題占比超80%，其中充電電路故障、電池異常、連接問題為三大核心誘因。以下結合故障占比、典型機型特征及環境影響，逐一解析故障原因。

（一）充電電路故障（占比28%，高頻故障）

充電電路是實現電能轉換與充電控制的核心，其元器件損壞或參數漂移將直接導致充電功能失效，常見故障點如下：

1. MOS管擊穿損壞：在山特C系列1-3KVA機型中尤為多發，該系列機型因市場保有量大、負載場景復雜，MOS管長期承受高頻開關損耗，易出現擊穿短路。MOS管損壞后，充電電路無法實現電壓調節，表現為無充電電流、直流母線電壓波動超標（超過±5%），同時可能伴隨機身輕微發熱。

2. 整流橋與二極管故障：整流橋負責將市電交流轉換為直流，二極管則起到單向導電保護作用。若整流橋內部橋臂損壞或二極管反向擊穿，將導致充電輸入電壓異常，無法為電池提供穩定直流電，部分機型會觸發“充電器故障”報警（面板1#+3#燈長鳴）。

3. 電解電容鼓包漏液：充電電路中的電解電容用于濾波穩壓，長期工作在高溫環境下易出現老化，表現為電容頂部鼓包、引腳漏液。電容故障會導致充電電流波動劇烈，偏離正常的0.1C-0.25C范圍，電池無法獲得穩定充電電流，最終充電失效。

4. 充電控制芯片損壞：核心控制芯片（如脈寬調制PWM芯片）負責調節充電電壓與電流參數，若芯片燒毀或引腳虛焊，將導致充電電路失去控制邏輯，出現“不充電”或“過充預警”等異常，部分機型會顯示故障代碼12（充電器故障）。

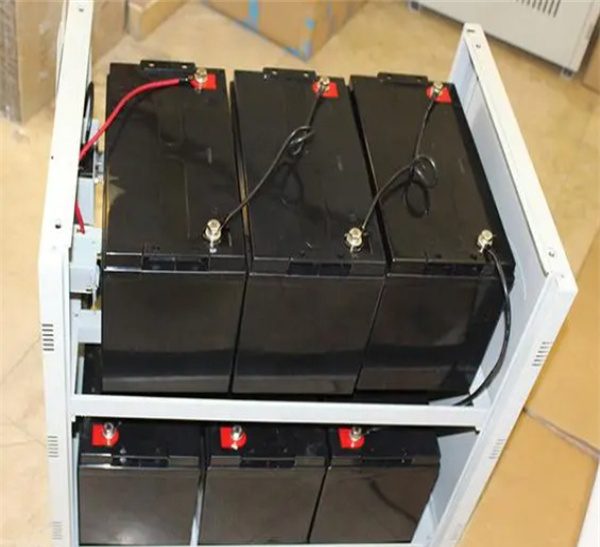

（二）電池組異常（占比32%，占比最高）

電池作為儲能單元，其性能衰減或物理損壞是充電故障的首要誘因，常見問題包括：

1. 電池老化失效：山特UPS配套鉛酸電池的正常使用壽命為3-5年，鋰電池為5-8年，超過使用年限后，電池內阻增大、容量驟降，充電效率趨近于零。表現為充電指示燈長期亮但電池電壓無明顯上升，放電時間大幅縮短，部分老舊電池會出現殼體鼓脹、漏液現象。

2. 單節電池損壞：對于多節串聯的電池組（如C2KS機型常用24V電池組，由兩節12V電池串聯），若其中一節電池內阻異?；蜷_路，將導致整個電池組電壓偏低，充電時出現“越充越慢”或“無法充滿”，面板顯示故障代碼0B（電池電壓低），蜂鳴器1秒1叫。

3. 電池溫度傳感器（NTC）故障：山特部分中高端機型配備NTC溫度傳感器，用于監測電池溫度并調節充電電流。若傳感器開路或短路，主板將誤判電池溫度異常，觸發充電保護，表現為充電中斷、故障代碼55（NTC未接）長鳴報警。

（三）連接與保護元件故障（占比15%）

連接部位接觸不良或保護元件觸發，會導致充電回路中斷，常見故障如下：

1. 端子氧化與線纜松動：在潮濕環境（如梅雨季）中高發，電池端子與連接線接頭因氧化產生絕緣層，導致接觸電阻增大，充電電流無法正常傳輸。數據顯示，梅雨季端子氧化故障率較其他季節提升3倍，表現為電池電壓忽高忽低、充電時端子發熱。此外，運輸或維護過程中線纜接頭松動，也會導致充電回路斷路，面板顯示故障代碼0A（電池未接）。

2. 保險絲熔斷：電池回路與充電電路中均設有保險絲，用于過流保護。若充電電路短路、電池反接或瞬間電流過大，保險絲將熔斷切斷回路，導致充電功能完全失效。需注意，保險絲熔斷多為繼發故障，需先排查短路原因再更換保險絲，否則會再次熔斷。

3. 斷路器跳閘：部分工業級山特UPS配備可復位斷路器，當充電電流超過額定值或電池短路時，斷路器自動跳閘。與保險絲不同，斷路器可手動復位，但復位前需排查故障根源，避免反復跳閘損壞設備。

（四）主板檢測模塊故障（占比5%，故障隱蔽性強）

主板作為UPS的“大腦”，負責監測充電參數與電池狀態，其檢測模塊故障會導致充電功能異常，常見問題包括：

1. 電壓采樣AD芯片損壞：常用型號為MAX14921，芯片負責采集電池電壓與充電電流數據，若芯片損壞，主板將無法準確識別電池狀態，可能出現“電池滿電”誤判（停止充電）或“電池虧電”誤報警（持續充電但無效果）。

2. 光耦隔離器故障：光耦用于實現主板與充電電路的電氣隔離，防止高壓干擾損壞控制芯片。光耦損壞后，主板控制信號無法傳遞至充電電路，導致充電電路停止工作，表現為無充電電流、面板無故障代碼但充電指示燈熄滅。

3. 主板焊點虛焊：長期振動或高溫環境會導致主板焊點氧化脫落，尤其是充電參數反饋回路的焊點，虛焊后會出現充電功能時好時壞，故障現象具有隨機性，需借助示波器檢測信號穩定性才能定位問題。

（五）其他硬件故障（占比20%）

1. 風扇與散熱系統故障：充電過程中充電電路會產生熱量，若風扇損壞、風道堵塞，將導致設備內部溫度過高，觸發過溫保護（故障代碼23），主板自動切斷充電回路。山特A6系列機型對溫度尤為敏感，環境溫度超過50℃時會強制關機，間接導致充電中斷。

2. 輸入濾波組件損壞：輸入濾波電容、電感用于過濾市電雜波，若組件損壞，市電輸入電壓波動過大，充電電路無法正常啟動，表現為市電指示燈閃爍、充電功能失效，部分機型會顯示故障代碼04（市電異常）。

二、山特UPS電源不能充電硬件故障維修方法

維修前需做好安全防護：佩戴絕緣手套、絕緣鞋，準備萬用表（指針式/數字式）、示波器、紅外熱像儀、電烙鐵、替換元器件（同型號MOS管、電容、保險絲等）；嚴格遵循“斷電-放電-檢測-維修-測試”流程，避免高壓觸電或二次損壞設備。以下按故障類型提供分步維修方案。

（一）充電電路故障維修

1. 故障檢測：首先斷開市電與電池，打開UPS機箱，直觀檢查充電電路區域元器件是否有鼓包、漏液、燒毀痕跡；用萬用表測量MOS管、二極管的導通性，若MOS管正反電阻均為零，說明已擊穿；測量整流橋輸出電壓，若偏離市電整流后的標準值（如220V市電整流后約300V直流），說明整流橋故障；用示波器檢測充電電流波形，若波形紊亂、無規律，可判斷為電容或控制芯片故障。

2. 維修操作：更換擊穿的MOS管時，需選用與原型號參數一致的產品（注意電流、電壓等級匹配），同時檢查周邊驅動電阻，若電阻燒毀需一并更換；整流橋與二極管故障時，直接替換同規格組件，更換后測量輸出電壓穩定性；電容鼓包漏液時，清理殘留電解液，更換同容量、同耐壓值的電解電容（建議選用高頻低阻型，提升穩定性）；控制芯片損壞時，需用熱風槍拆卸舊芯片，焊接新芯片后，通過示波器校準PWM輸出波形，確保參數符合機型標準。

3. 測試驗證：維修完成后，接入市電但不接電池，測量充電電路輸出電壓，確保在電池額定電壓的1.05-1.1倍范圍內（如12V電池充電電壓約13.8V）；接入電池后，監測充電電流，確保處于0.1C-0.25C正常范圍，觀察1-2小時，無電壓波動、發熱異常即為合格。

（二）電池組故障維修

1. 故障檢測：用萬用表測量單節電池電壓，12V鉛酸電池空載電壓低于10.5V、鋰電池低于3.0V，說明電池虧電嚴重；測量電池內阻，鉛酸電池內阻超過80mΩ、鋰電池超過50mΩ，說明電池老化；通過充放電測試儀對電池組進行循環測試，若容量低于額定容量的60%，需更換電池。對于帶NTC傳感器的電池組，測量傳感器電阻值，與機型手冊標準值對比，偏差超過±10%即為故障。

2. 維修操作：單節電池損壞時，若電池組使用年限較短（低于2年），可更換單節同型號電池，更換后對電池組進行均衡充電，確保各節電壓一致；若電池組整體老化（使用年限超4年），建議整體更換，避免新電池與舊電池混用導致性能衰減加速；NTC傳感器故障時，更換同規格傳感器，重新連接至主板接口，確保接線牢固。

3. 測試驗證：更換電池后，接入UPS進行12小時連續充電，充電指示燈由紅轉綠（部分機型為常亮轉熄滅），測量電池組電壓穩定在額定值，放電時間達到機型標注的備用時間，即為合格。

（三）連接與保護元件故障維修

1. 故障檢測：直觀檢查電池端子、連接線接頭是否有氧化、松動、燒蝕痕跡；用萬用表測量端子接觸電阻，若電阻超過1Ω，說明接觸不良；檢查保險絲外觀，若熔斷絲斷裂，說明存在過流故障；手動復位斷路器，若復位后立即跳閘，說明回路存在短路。

2. 維修操作：端子氧化時，用砂紙打磨端子表面氧化層，涂抹導電膏增強導電性，重新緊固接頭螺栓（力度適中，避免損壞端子）；線纜松動時，更換老化線纜或重新壓接接頭，確保接觸緊密；保險絲熔斷時，更換同規格、同熔斷電流的保險絲（不可用銅絲替代），更換前需排查充電電路短路點；斷路器反復跳閘時，用萬用表分段檢測充電回路與電池回路，排除短路故障后再復位。

3. 測試驗證：維修完成后，接入市電與電池，啟動UPS，測量端子溫度（正常應低于40℃），無發熱、無電壓波動，充電功能正常即為合格。

（四）主板檢測模塊故障維修

1. 故障檢測：用萬用表測量AD芯片（MAX14921）供電電壓，若偏離標準值，說明芯片供電回路故障；通過示波器檢測芯片輸出信號，若無穩定反饋信號，說明芯片損壞；檢查光耦隔離器輸入輸出電壓，若輸入有信號、輸出無信號，說明光耦損壞；用紅外熱像儀掃描主板，若某區域焊點溫度異常，可判斷為虛焊。

2. 維修操作：AD芯片與光耦損壞時，更換同型號元器件，焊接時控制電烙鐵溫度（避免超過350℃），防止損壞周邊元件；主板虛焊時，用熱風槍對虛焊區域加熱補焊，補焊后用放大鏡檢查焊點完整性，確保無橋接、假焊。由于主板芯片級維修技術要求高，無專業設備與經驗者建議直接更換主板。

3. 測試驗證：維修完成后，接入電池與市電，主板應能準確識別電池電壓、充電電流，無誤報警、無充電中斷現象，面板顯示正常即為合格。

（五）其他硬件故障維修

1. 散熱系統故障：清理風扇與風道灰塵，檢查風扇軸承是否卡頓，若風扇無法轉動或轉速過低，直接更換同規格風扇；調整UPS安裝位置，確保周邊預留足夠散熱空間（距離墻壁≥30cm），環境溫度控制在0-40℃。

2. 輸入濾波組件故障：更換損壞的濾波電容、電感，更換后測量市電輸入電壓波形，確保雜波含量符合標準，充電電路能正常啟動。

三、結語

山特UPS電源不能充電的硬件故障多集中在充電電路、電池組、連接部位三大核心模塊，故障排查需遵循“由淺入深、先直觀后儀器”的原則，先排查端子、保險絲等易損部件，再深入檢測芯片、電路等復雜組件。維修過程中，不僅要更換損壞元器件，更要排查故障根源，避免同類故障反復發生。通過規范的維修操作與定期維護，可有效延長UPS使用壽命，確保其在關鍵場景下的電力保障能力。
