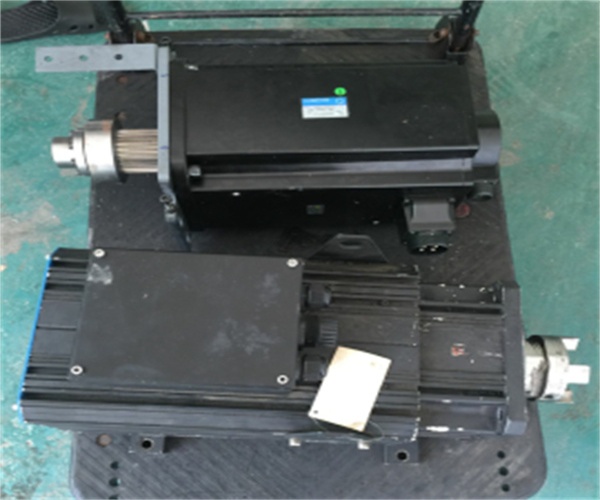

發那科FANUC伺服電機啟動沒反應故障維修方法：發那科（FANUC）伺服電機作為工業自動化領域的核心執行部件，廣泛應用于數控機床、機器人、精密加工設備等場景。其運行穩定性直接決定了設備的加工精度和生產效率。在實際應用中，“啟動沒反應”是較為常見的故障現象，該故障多與硬件異常相關。

一、發那科伺服電機啟動沒反應核心硬件故障原因

發那科伺服電機啟動沒反應的硬件故障，主要集中在“供電回路”“動力傳輸鏈路”“電機本體”“驅動器核心部件”四大模塊。各模塊故障相互關聯，需逐一拆解排查。

2.1 供電回路故障（最常見誘因）

供電回路是伺服電機運行的能量基礎，該回路中任何部件異常都會導致電機無法獲得啟動動力，具體故障點包括：

（1）輸入電源故障：① 三相電源缺相，由于進線電纜老化、接線端子松動、空氣開關觸點燒蝕等原因，導致驅動器無法獲得完整的三相交流電（發那科伺服驅動器多為三相380V輸入），電機因動力不足無法啟動；② 電源電壓異常，輸入電壓低于驅動器額定電壓的±10%（如380V輸入的驅動器，電壓低于342V），或電壓波動過大，導致驅動器保護機制觸發，拒絕輸出動力；③ 進線電纜故障，電纜內部斷線、絕緣層破損短路，導致供電中斷或漏電保護觸發。

（2）驅動器內部供電部件故障：① 保險絲熔斷，驅動器內部的主電路保險絲（如快速熔斷器）因過流、短路等原因熔斷，切斷供電回路；② 整流橋損壞，整流橋模塊（將交流電轉換為直流電）中的二極管擊穿或開路，導致直流母線無電壓輸出，電機無法獲得動力；③ 濾波電容失效，直流母線濾波電容鼓包、漏液或容量衰減，無法穩定直流電壓，驅動器因電壓不穩定無法正常啟動輸出。

（3）輔助供電故障：伺服系統的控制回路（如驅動器控制板、編碼器信號傳輸）依賴24V直流輔助電源，若輔助電源模塊損壞、24V保險絲熔斷，會導致驅動器無法接收啟動指令，電機無反應。

2.2 動力傳輸鏈路故障

動力傳輸鏈路負責將驅動器輸出的動力傳遞至電機，鏈路中斷或接觸不良會導致電機無法獲得動力，具體包括：

（1）電機動力電纜故障：① 電纜內部斷線，由于長期拖拽、彎折、老化，動力電纜（U/V/W三相）中的一相或多相斷線，電機無法形成旋轉磁場，啟動無反應；② 電纜接頭松動或氧化，動力電纜兩端的接頭（如航空插頭、接線端子）因振動、環境潮濕等原因松動，或觸點氧化導致接觸不良，動力傳輸中斷；③ 電纜絕緣層破損，三相電纜之間或電纜與地線之間短路，觸發驅動器過流保護，拒絕輸出動力。

（2）驅動器輸出端故障：驅動器內部的IGBT模塊（逆變模塊）損壞，無法將直流母線電壓轉換為可調頻率、可調電壓的交流電輸出，電機無動力輸入；IGBT模塊驅動電路故障（如驅動芯片損壞、驅動電阻燒毀），也會導致IGBT模塊無法正常工作，輸出中斷。

2.3 電機本體故障

電機本體是執行部件，其內部結構損壞會直接導致無法啟動，具體故障點包括：

（1）轉子卡滯：① 軸承損壞，電機軸承因潤滑不足、磨損、進塵進水等原因損壞，導致轉子無法靈活轉動，啟動時無反應（手動轉動電機軸會感覺卡頓）；② 轉子與定子摩擦（掃膛），由于軸承磨損導致轉子偏心，或電機端蓋變形，轉子與定子內壁發生摩擦，轉子卡滯無法啟動；③ 負載卡滯，電機輸出軸連接的負載（如滾珠絲杠、減速器）卡滯，導致電機無法帶動負載轉動，表現為電機啟動沒反應（此時電機可能有電流輸入，但無法轉動）。

（2）電機繞組故障：① 繞組開路，電機定子繞組因過熱、老化、振動導致線圈斷線，無法形成閉合回路，電機無反應；② 繞組短路，繞組線圈絕緣層破損，導致匝間短路、相間短路或對地短路，啟動時電流過大，觸發驅動器過流保護，電機無反應；③ 繞組接地，繞組與電機外殼之間絕緣破損，接地電阻小于規定值（通常要求≥2MΩ），觸發漏電保護，驅動器拒絕輸出。

（3）編碼器故障：發那科伺服電機多為增量式或絕對式編碼器，編碼器負責反饋電機轉速和位置信號，是閉環控制的核心。① 編碼器損壞，編碼器內部光電元件、碼盤損壞，無法輸出信號，驅動器因無反饋信號無法建立閉環控制，拒絕啟動電機；② 編碼器電纜故障，編碼器電纜斷線、接頭松動或氧化，信號傳輸中斷，導致驅動器無反饋信號，電機無法啟動；③ 編碼器安裝異常，編碼器與電機軸連接松動、同軸度偏差過大，導致信號丟失或異常，驅動器保護觸發。

2.4 其他硬件故障

（1）驅動器控制板故障：控制板是驅動器的“大腦”，若控制板上的CPU、存儲芯片、接口芯片等損壞，會導致驅動器無法接收和處理啟動指令，電機無反應；控制板上的電源電路、信號處理電路故障，也會導致驅動器無法正常工作。

（2）安全保護部件觸發：設備上的急停按鈕、安全門開關、過載保護器等安全部件故障或未復位，會觸發系統安全保護，切斷伺服電機的啟動回路，導致電機無法啟動。

二、對應硬件故障的維修方法與操作步驟

針對上述硬件故障原因，需按照“從易到難、先外部后內部”的原則開展維修，避免盲目拆卸導致故障擴大。

3.1 供電回路故障維修

（1）輸入電源故障維修

① 三相缺相排查：使用萬用表電壓檔測量進線端三相電壓（U1-V1、V1-W1、W1-U1），正常電壓應為380V±10%，若某一相電壓為0或明顯偏低，則為缺相故障。排查進線電纜是否斷線、接線端子是否松動，更換損壞的電纜，重新緊固端子；檢查空氣開關、接觸器觸點是否燒蝕，若觸點損壞，更換對應的空氣開關或接觸器。

② 電壓異常處理：若輸入電壓波動過大，安裝穩壓器穩定電壓；若電壓偏低，聯系供電部門排查線路負載問題。

③ 進線電纜故障維修：用萬用表電阻檔測量電纜兩端的通斷性，若某一相不通，則為斷線，更換同規格的動力電纜；若電纜絕緣層破損，需重新包裹絕緣層或直接更換電纜，避免短路。

（2）驅動器內部供電部件維修

① 保險絲熔斷維修：打開驅動器外殼，找到主電路保險絲（通常標注“FUSE”），用萬用表蜂鳴檔測量保險絲通斷性，若不通則為熔斷。更換同型號、同規格的保險絲（注意：更換前需排查導致保險絲熔斷的根本原因，如短路、過流，避免更換后再次熔斷）；若更換后再次熔斷，需進一步檢查整流橋、IGBT模塊是否損壞。

② 整流橋損壞維修：用萬用表二極管檔測量整流橋模塊的四個二極管（正向導通、反向截止），若某一二極管正反向均導通或均截止，則為損壞。更換同型號的整流橋模塊，更換時注意散熱片的安裝，確保散熱良好。

③ 濾波電容失效維修：觀察直流母線濾波電容，若出現鼓包、漏液、頂部防爆紋破裂等現象，說明電容失效。更換同容量、同電壓等級的電容（注意電容的正負極，避免接反）；更換后測量直流母線電壓，正常電壓應為三相輸入電壓的1.414倍（如380V輸入，直流母線電壓約為537V），確保電壓穩定。

（3）輔助供電故障維修

測量24V輔助電源輸出電壓，若無電壓輸出，檢查輔助電源模塊的保險絲是否熔斷，更換熔斷的保險絲；若保險絲正常，測量輔助電源模塊輸入電壓，若輸入正常但輸出異常，則為輔助電源模塊損壞，更換同型號的輔助電源模塊。

3.2 動力傳輸鏈路故障維修

（1）電機動力電纜故障維修

① 電纜斷線排查：用萬用表電阻檔測量動力電纜兩端（驅動器輸出端U/V/W與電機輸入端U/V/W）的通斷性，若某一相通斷不良或不通，則為斷線。更換同規格的動力電纜，電纜規格需匹配電機功率（如1.5kW電機選用2.5mm2電纜），更換后緊固兩端接頭。

② 接頭松動或氧化維修：拆卸動力電纜接頭，用砂紙打磨觸點氧化層，重新緊固接頭；若接頭插座損壞，更換對應的航空插頭或接線端子。

③ 電纜短路維修：用萬用表電阻檔測量三相電纜之間、電纜與地線之間的絕緣電阻，若電阻小于1MΩ，則為短路。查找短路點，若為絕緣層破損，重新包裹絕緣層；若短路嚴重，直接更換電纜。

（2）驅動器輸出端故障維修

① IGBT模塊損壞維修：用萬用表二極管檔測量IGBT模塊的集電極（C）、發射極（E）、柵極（G），正常情況下，C-E之間正反向均截止，G-C、G-E之間有一定電阻。若測量結果異常（如C-E正向導通），則為IGBT模塊損壞。更換同型號的IGBT模塊，更換時需檢查驅動電路的驅動電阻、驅動芯片是否損壞（若驅動電路故障，會導致新IGBT模塊再次損壞），同時確保模塊與散熱片貼合緊密，涂抹導熱硅脂增強散熱。

② 驅動電路故障維修：測量驅動芯片的供電電壓，若供電正常但輸出異常，則為驅動芯片損壞，更換同型號的驅動芯片；檢查驅動電阻是否燒毀，若電阻開路，更換同規格的電阻。

3.3 電機本體故障維修

（1）轉子卡滯維修

① 軸承損壞維修：拆卸電機端蓋，取出轉子，更換同型號的軸承；更換前清理軸承座內的雜質，涂抹適量潤滑脂（如鋰基潤滑脂），安裝時確保軸承與軸、軸承座配合緊密，避免松動。

② 轉子與定子摩擦維修：拆卸電機，檢查轉子是否偏心、端蓋是否變形。若轉子偏心，校正轉子；若端蓋變形，更換端蓋或校正端蓋；安裝時確保轉子與定子同軸度符合要求（通常小于0.05mm）。

③ 負載卡滯維修：斷開電機與負載的連接，手動轉動電機軸，若電機軸轉動靈活，則為負載故障。排查負載（如減速器、滾珠絲杠）是否卡滯，清理負載中的雜質、更換損壞的負載部件，確保負載轉動靈活后重新連接電機。

（2）電機繞組故障維修

① 繞組開路維修：用萬用表電阻檔測量電機定子繞組的三相電阻（U-V、V-W、W-U），正常情況下三相電阻應相等，若某一相電阻無窮大，則為繞組開路。查找開路點，若為線圈引線與端子連接松動，重新焊接緊固；若為線圈內部斷線，需重新繞制繞組（繞制時需遵循原繞組的匝數、線徑、接法，繞制后進行浸漆烘干處理，增強絕緣性能）或直接更換電機定子。

② 繞組短路維修：用兆歐表測量繞組相間絕緣電阻和對地絕緣電阻（電機外殼），正常絕緣電阻應≥2MΩ，若電阻小于2MΩ，則為短路。查找短路點，若為匝間短路且損壞范圍較小，可修復絕緣層；若短路嚴重，需重新繞制繞組或更換定子。

③ 繞組接地維修：用兆歐表測量繞組與電機外殼之間的絕緣電阻，若電阻小于2MΩ，則為接地故障。排查繞組絕緣層破損點，修復絕緣層；若破損嚴重，重新繞制繞組或更換定子。

（3）編碼器故障維修

① 編碼器損壞維修：拆卸編碼器，檢查碼盤是否磨損、破裂，光電元件是否損壞。若碼盤損壞，更換同型號的碼盤；若光電元件損壞，更換編碼器總成（發那科編碼器多為專用型號，需選用原廠配件）。

② 編碼器電纜故障維修：用萬用表電阻檔測量編碼器電纜兩端的通斷性（編碼器通常有電源、信號等多根引線），若某一根引線不通，更換同規格的編碼器電纜；檢查電纜接頭是否松動、氧化，打磨觸點后重新緊固。

③ 編碼器安裝異常維修：重新安裝編碼器，確保編碼器與電機軸同軸度偏差≤0.02mm，連接牢固無松動；安裝后進行原點復位調試，確保編碼器信號正常反饋。

3.4 其他硬件故障維修

（1）驅動器控制板故障維修

控制板故障維修難度較大，需專業技術人員操作。檢查控制板上的電容、電阻、芯片是否有鼓包、燒蝕、發黑等現象，若某一元件損壞，更換同型號的元件；若CPU、存儲芯片損壞，通常需更換控制板總成（建議聯系發那科原廠或專業維修機構）。更換控制板后，需重新加載系統參數，確保驅動器正常工作。

（2）安全保護部件故障維修

檢查急停按鈕、安全門開關是否復位，若未復位，重新復位；用萬用表測量安全部件的通斷性，若部件損壞（如急停按鈕內部觸點開路），更換對應的安全部件；檢查過載保護器，若過載保護器跳閘，排查電機負載是否過大，復位過載保護器后重新啟動。

三、總結

發那科FANUC伺服電機啟動沒反應的硬件故障，核心集中在供電回路、動力傳輸鏈路、電機本體、驅動器核心部件四大模塊。維修時需遵循“先排除非硬件因素，再從易到難、先外部后內部”的原則，精準定位故障點，針對性開展維修。維修完成后必須進行系統測試，確保電機恢復正常運行。日常使用中做好預防措施，可有效減少硬件故障的發生，延長伺服電機的使用壽命。
