ABB變頻器繼電器不吸合故障維修方法解析：在工業自動化控制系統中，ABB變頻器憑借其穩定的性能、高效的調速能力和完善的保護功能，被廣泛應用于冶金、化工、水處理、電力等多個領域。繼電器作為變頻器內部關鍵的執行元件，承擔著電路轉換、安全保護、信號傳遞等重要職責，其工作狀態直接影響變頻器的正常運行。當出現繼電器不吸合故障時，變頻器往往無法完成正常的啟動、制動或保護動作，可能導致生產中斷，甚至引發設備損壞等更嚴重的問題。

一、ABB變頻器繼電器不吸合硬件故障原因分析

結合工業現場維修經驗和ABB變頻器的結構特點，繼電器不吸合的硬件故障原因可分為五大類：電源供電異常、線路連接故障、繼電器本體損壞、驅動電路故障以及外部環境因素影響。各類原因的具體表現和形成機制如下：

（一）電源供電異常

繼電器線圈的正常吸合需要穩定的供電電壓（通常為DC 5V、12V、24V或AC 220V，具體取決于型號），當供電電壓異常時，線圈無法產生足夠的電磁吸力，必然導致繼電器不吸合。這是故障排查中首先需要確認的因素，具體包括以下情況：

1. 輸入電源異常：變頻器輸入端的三相電源缺相、電壓波動過大（超出額定范圍±10%）、電壓跌落或瞬時斷電，都會導致內部開關電源輸出不穩定，進而影響繼電器線圈的供電。例如，在工業電網負荷高峰期，電壓可能降至額定值的85%以下，此時開關電源無法為繼電器線圈提供足夠的工作電壓，導致吸合失敗。

2. 開關電源故障：變頻器內部的開關電源負責將輸入的交流電源轉換為直流電源，為繼電器、主控板、驅動板等部件供電。當開關電源的輸出端（如+5V、±15V、+24V）出現短路、斷路或電壓跌落時，會直接導致繼電器線圈供電不足或無供電。常見的開關電源故障原因包括整流二極管損壞、濾波電容鼓包漏電、開關管擊穿、高頻變壓器老化等。

3. 供電回路熔斷器損壞：為保護供電回路，變頻器內部在開關電源輸出端或繼電器線圈供電回路中設置了熔斷器（保險絲）。當回路中出現短路故障時，熔斷器會熔斷以切斷電路，此時繼電器線圈將失去供電，無法吸合。

（二）線路連接故障

ABB變頻器內部的線路連接復雜，涉及電源板與電容板、主控板與電源板、驅動板與繼電器等多個部件之間的連線，當這些線路出現接觸不良或斷路時，會導致控制信號無法傳遞或供電中斷，引發繼電器不吸合故障：

1. 板間連線松動或脫落：電源板與電容板之間的供電連線、主控板與電源板之間的26P排線（負責傳遞REC控制信號等關鍵指令），若因振動、熱脹冷縮或安裝不當導致松動、脫落，會造成控制信號無效或供電中斷，使繼電器無法接收到吸合指令或供電電壓。例如，26P排線的針腳氧化或彎曲，會導致主控板發出的吸合信號無法傳遞至繼電器驅動電路，進而導致不吸合。

2. 線路斷路或氧化腐蝕：長期運行過程中，內部連線可能因老化、磨損導致導體斷路；在潮濕、多塵、腐蝕性氣體環境中，線路接頭和針腳容易發生氧化腐蝕，形成接觸電阻，導致供電電壓下降或信號傳輸受阻。例如，繼電器線圈的引出線因反復彎折而斷裂，會直接導致線圈無電流通過，無法吸合。

3. 接線錯誤：在變頻器維修或更換部件后，若接線時出現極性接反（如直流繼電器線圈正負極接反）、線路接錯端子等情況，會導致繼電器線圈無法正常通電，或控制信號傳遞錯誤，進而無法吸合。

（三）繼電器本體損壞

繼電器作為機械電子元件，長期使用后會因磨損、老化等原因出現本體損壞，這是導致不吸合的直接原因之一。具體損壞形式包括：

1. 線圈損壞：線圈是繼電器產生電磁吸力的核心部件，常見的損壞形式有線圈斷線、線圈短路、線圈老化等。線圈斷線可能是由于制造工藝缺陷、長期高溫運行導致漆包線老化斷裂，或振動導致線圈引出線脫落；線圈短路則可能是由于漆包線絕緣層破損，導致匝間短路，此時線圈電阻會顯著減小，通電后電流過大，可能進一步燒毀線圈或觸發保護電路。用萬用表測量線圈電阻時，若電阻值為無窮大（斷線）或遠小于額定值（短路），即可判斷線圈損壞。

2. 機械結構卡滯：繼電器內部的銜鐵、反力彈簧、簧片等機械部件若出現卡滯、變形或損壞，會導致銜鐵無法正常運動，即使線圈通電產生電磁吸力，也無法帶動觸點閉合。常見的原因包括：反力彈簧疲勞失效或斷裂、銜鐵因銹蝕或異物堵塞無法活動、簧片變形導致行程受阻等。

3. 觸點損壞：雖然觸點損壞主要影響繼電器的輸出回路，但嚴重的觸點燒蝕或粘連可能會導致線圈負載異常，間接影響吸合。例如，觸點因電弧燒蝕導致粘連后，線圈會長期處于過載狀態，可能引發線圈過熱損壞，最終導致不吸合。

（四）驅動電路故障

繼電器的吸合需要驅動電路提供足夠的驅動電流，ABB變頻器的繼電器驅動電路通常由光耦、驅動芯片（如ULN2003、IC33153等）、驅動電阻、二極管等元件組成。當驅動電路中的元件損壞時，會導致驅動信號無法傳遞或驅動電流不足，進而導致繼電器不吸合：

1. 光耦損壞：光耦在驅動電路中起到隔離和信號放大的作用，負責將主控板發出的弱信號轉換為可驅動繼電器的信號。當光耦內部的發光二極管或光敏三極管擊穿、開路時，會導致信號傳輸中斷，驅動電路無法接收到主控板的吸合指令，繼電器自然無法吸合。

2. 驅動芯片或放大元件損壞：驅動芯片（如ULN2003）是驅動電路的核心元件，負責為繼電器線圈提供足夠的驅動電流。當驅動芯片因過流、過壓或靜電損壞時，會導致輸出端無法輸出有效電流，線圈無法通電吸合。例如，ULN2003芯片的輸出級三極管擊穿后，無法實現導通，線圈回路無法形成閉合電路，導致不吸合。

3. 驅動電阻故障：驅動電路中的限流電阻、分壓電阻若出現斷路、短路或電阻值變值，會導致驅動電流過大或過小。電阻斷路時，驅動電流為零，線圈無法通電；電阻短路或變值過小時，可能導致驅動芯片過載損壞；電阻變值過大時，驅動電流不足，線圈電磁吸力不夠，無法吸合。

4. 續流二極管損壞：為保護驅動電路，繼電器線圈兩端通常并聯有續流二極管，用于吸收線圈斷電時產生的反向電動勢。當續流二極管擊穿短路時，會導致線圈兩端被短路，無法產生電磁吸力；當二極管開路時，雖然不會直接導致不吸合，但可能會在斷電時損壞驅動芯片，間接引發故障。

（五）外部環境因素影響

工業現場的惡劣環境也是導致繼電器不吸合的重要誘因，長期處于不良環境中，會加速變頻器內部部件的老化和損壞，具體包括：

1. 環境溫度過高或過低：繼電器的正常工作溫度范圍通常為-25℃~70℃，當環境溫度超過70℃時，線圈的電阻會增大，電流減小，電磁吸力下降，可能導致吸合困難；當溫度低于-25℃時，線圈的絕緣層會變脆，機械部件的靈活性下降，也可能引發不吸合故障。

2. 潮濕、多塵和腐蝕性氣體：在潮濕環境中，繼電器內部的金屬部件容易銹蝕，導致銜鐵卡滯；灰塵會堆積在觸點和機械部件之間，阻礙銜鐵運動；腐蝕性氣體（如酸堿氣體、粉塵）會腐蝕線圈的漆包線和線路接頭，導致線圈損壞或線路接觸不良。

3. 劇烈振動和沖擊：工業現場的機械設備運行時產生的劇烈振動和沖擊，會導致繼電器內部的機械部件變形、線路松動脫落，進而引發不吸合故障。例如，在冶金車間的振動設備旁，變頻器內部的26P排線可能因長期振動而松動，導致控制信號中斷。

二、ABB變頻器繼電器不吸合硬件故障診斷與維修方法

針對上述故障原因，維修人員應遵循“先易后難、先外部后內部、先斷電后通電”的原則進行診斷和維修，確保維修過程的安全性和效率。具體的診斷步驟和維修方法如下：

（一）前期準備與安全規范

1. 工具準備：準備萬用表（數字式，具備電壓、電阻、二極管測量功能）、示波器（用于檢測驅動信號波形）、螺絲刀（十字、一字）、鑷子、電烙鐵、焊錫絲、熱風槍、絕緣膠帶、毛刷等工具；同時準備與故障變頻器型號匹配的繼電器、熔斷器、光耦、驅動芯片、電阻、二極管等備用部件。

2. 安全規范：維修前必須切斷變頻器的輸入電源，并等待內部濾波電容放電完成（通常需要5~10分鐘，可通過測量電容兩端電壓確認，電壓降至36V以下視為安全）；維修過程中需佩戴絕緣手套、護目鏡等防護用品，避免觸電或部件損壞；嚴禁在通電狀態下拆卸變頻器內部部件，防止短路或電弧灼傷。

（二）故障診斷步驟

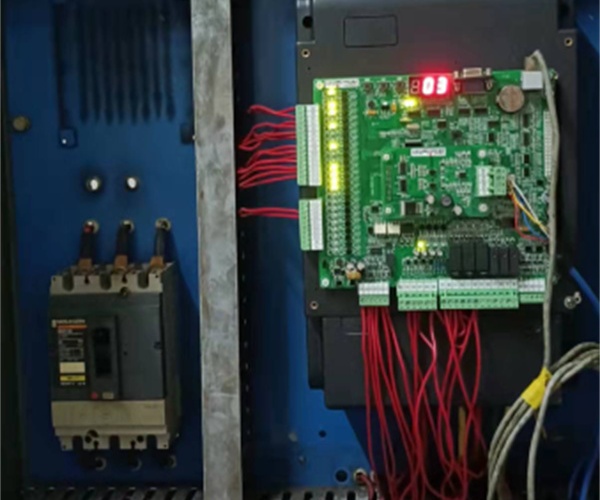

1. 外觀檢查與故障記錄：首先觀察變頻器的外觀，查看是否有明顯的損壞痕跡，如外殼變形、燒焦、漏液等；打開變頻器外殼后，清理內部灰塵，檢查繼電器、線路、電路板等部件是否有燒焦、鼓包、氧化、松動等現象。同時，記錄故障發生時的工況，如是否處于啟動階段、負載大小、環境溫度、是否有異常聲音或報警代碼（如ABB ACS880變頻器的A881故障代碼即與繼電器故障相關），為后續診斷提供參考。

2. 輸入電源與供電回路檢測：用萬用表測量變頻器輸入端的三相電源電壓，確認是否存在缺相、電壓波動過大等問題；若輸入電源正常，進一步檢測內部開關電源的輸出電壓（+5V、±15V、+24V），測量值應在額定值的±5%范圍內，若超出范圍或無輸出，說明開關電源故障。同時，檢查供電回路中的熔斷器是否熔斷，若熔斷，需記錄熔斷器的規格（電流、電壓），并排查回路中是否存在短路故障（避免更換后再次熔斷）。

3. 線路連接檢測：重點檢查電源板與電容板之間的連線、主控板與電源板之間的26P排線、驅動板與繼電器之間的連線，確認連線是否松動、脫落，針腳是否氧化、彎曲。對于松動的連線，可重新插拔并固定；對于氧化的針腳，可用酒精棉擦拭干凈；對于斷路或磨損的線路，需重新焊接或更換導線。

4. 繼電器本體檢測：斷開繼電器的供電和控制線路，用萬用表的電阻檔測量線圈的電阻值，與同型號正常繼電器的電阻值對比，若電阻值為無窮大（斷線）或遠小于額定值（短路），則判斷線圈損壞，需更換繼電器；若線圈電阻正常，可通過手動撥動銜鐵，檢查機械結構是否卡滯，若銜鐵無法靈活運動，需拆解繼電器進行清理（去除異物、銹蝕）或直接更換。此外，還可通過外接電源的方式測試繼電器：將與線圈額定電壓匹配的電源直接接入線圈兩端，觀察繼電器是否吸合（有“咔噠”聲，且觸點閉合），若仍不吸合，說明繼電器本體損壞。

5. 驅動電路檢測：若繼電器本體和線路連接正常，需進一步檢測驅動電路。用萬用表測量驅動芯片（如ULN2003）的電源引腳電壓，確認供電正常；用示波器檢測驅動芯片輸入端的控制信號波形（應與主控板發出的信號一致，為高電平或低電平脈沖），若輸入端無信號，說明光耦或主控板故障；若輸入端有信號但輸出端無信號，說明驅動芯片損壞。同時，檢測驅動電路中的電阻、二極管，若發現電阻斷路、二極管擊穿，需及時更換。

（三）具體維修方法

1. 電源供電故障維修：若輸入電源異常，需檢查工業電網的穩定性，必要時安裝穩壓器或UPS電源；若開關電源故障，需更換損壞的整流二極管、濾波電容、開關管等元件，若高頻變壓器老化，需整體更換開關電源模塊；若熔斷器熔斷，需先排查回路短路故障（如線圈短路、驅動電路短路），排除后更換與原規格一致的熔斷器。

2. 線路連接故障維修：對于松動的連線，重新插拔后用扎帶固定，避免再次松動；對于氧化的針腳和接頭，用酒精棉或砂紙擦拭干凈，必要時涂抹導電膏增強接觸性能；對于斷路或磨損的線路，用同規格的導線重新焊接，焊接時注意焊點牢固，避免虛焊，同時做好絕緣處理（纏繞絕緣膠帶或套熱縮管）。

3. 繼電器本體故障維修：若線圈損壞或機械結構卡滯無法修復，需更換與原型號一致的繼電器（注意線圈電壓、觸點容量、安裝尺寸等參數匹配）。更換時，先用電烙鐵焊下損壞的繼電器，清理焊點殘留，再將新繼電器的引腳對準焊盤焊接，焊接溫度控制在300~350℃，避免高溫損壞繼電器內部元件。若觸點燒蝕但線圈和機械結構正常，可先用細砂紙輕輕打磨觸點表面的氧化層和燒蝕痕跡，再用酒精棉擦拭干凈，恢復觸點的接觸性能。

4. 驅動電路故障維修：若光耦損壞，更換與原型號一致的光耦（注意引腳極性，避免接反）；若驅動芯片損壞，用熱風槍拆下損壞的芯片，清理焊盤后焊接新芯片，焊接時需注意芯片的引腳順序，避免錯焊；若驅動電阻或二極管損壞，更換與原規格（電阻值、功率；二極管型號、反向電壓）一致的元件。維修完成后，用萬用表測量驅動電路的輸出電壓，確認符合設計要求。

（四）維修后的測試與驗證

維修完成后，需進行通電測試，驗證故障是否排除：首先接通變頻器的輸入電源，觀察是否有報警代碼，若無報警，測量繼電器線圈的供電電壓，確認符合額定值；然后啟動變頻器，觀察繼電器是否能正常吸合（有明顯的吸合聲音，用萬用表測量觸點兩端電阻，閉合時電阻應接近0Ω）；最后帶負載測試，檢查變頻器的輸出電壓、電流是否正常，電機運行是否平穩，繼電器的動作是否準確可靠。測試過程中，需密切關注變頻器的溫度、聲音等狀態，若出現異常，立即斷電排查。

三、結語

ABB變頻器繼電器不吸合硬件故障的成因復雜，涉及電源、線路、繼電器本體、驅動電路等多個方面，維修人員需具備扎實的電路知識和豐富的現場經驗，遵循科學的診斷流程，才能快速準確地定位故障并完成維修。在實際工作中，應堅持“預防為主、維修為輔”的原則，通過完善的日常維護措施，減少故障的發生概率，保障變頻器的穩定運行。同時，隨著工業自動化技術的發展，ABB變頻器的結構和功能不斷升級，維修人員還需持續學習新的技術知識，提升維修技能，以適應新形勢下的維修需求。
