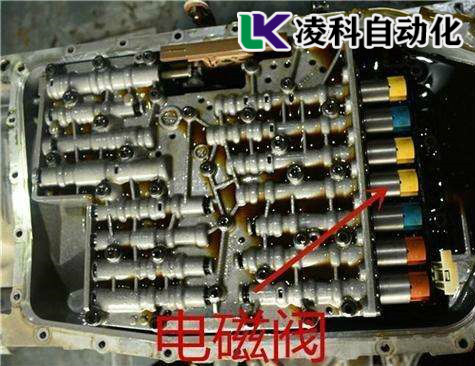

施耐德電磁閥故障實例分析：施耐德電磁閥元件故障中有很多的因素導致的，比如說施耐德普通線圈故障也是會導致電磁閥出現故障。嚴重時會有機器的霍爾器件故障，霍爾傳感器有單電源和雙電源的,有電流輸出型和電壓輸出型的,電流輸出型的,**終也是通過采樣電阻做電流采樣轉換成電壓輸出。如是在轉換的過程中出現的故障或是在電流輸出時出現的霍爾器元件的故障都是會引起施耐德電磁閥的故障。這兩個不同的問題可以通過檢測來判斷出故障的原因。





   施耐德電磁閥故障普通線圈檢測方法：施耐德電磁閥普通線圈測試中線圈可以使用數字電橋在線測試電感量,因為電感線圈工作頻率往往不低,可以設定2以上頻率下測試電感量,和標稱電感量對比,不可相差太多施耐德電磁閥變壓器線圈測試測試變壓器主線圈的電感D值,來判斷變壓器是否匝間短路非常實用,具體方法數字電橋設置0.3V或以下,10kHz或以上,測主線圈電感D值,如果D值大于(不同的數字電橋,可能數值有所不同,大家針對自己所用電橋,宜多做比較測試),則判斷施耐德變壓器損壞不能用,如果變壓器有匝間短路,就會形成一個閉合的線圈回路,這回路的損耗使得D值迅速增加。為了有個直觀的認識,大家可以在一個好的開關變壓器磁芯上繞一圈閉合回路,比較回路通和斷兩種狀態下的值來做對比，進行判斷。



   施耐德電磁閥故障霍爾器件的檢測方法：在檢測施耐德電磁閥霍爾器件時單電源的傳感器,沒有檢測到電流,輸出信號一般就是單電源的1/2,例如5V供電的霍爾傳感器,0電流時,信號是2.5V,然后根據具體電流方向,輸出信號大于2.5V或小于2.5V。如果0電流時,信號輸出偏離中間值很多,比如2.7V或2.3V,則可判斷傳感器損壞。也可以對施耐德傳感器進行定量測試,可以將導線在傳感器上繞多幾圈,用維修電源給導線通**電流,導線繞多一圈相當于增加一圈的感應電流,這樣感應輸出電壓將會倍增,通過和相同的霍爾傳感器比較輸出電壓大小,可以判雙電源的霍爾傳感器,感應0電流時,輸出0電壓,感應不是0電流時,輸出的電壓正斷霍爾傳感器是否損壞負及大小隨著感應電流大小和方向改變。



   其檢測方法和單電源霍爾一樣,只不過中間電壓是0V,如果0電流時,輸出電壓不為0,則判斷霍爾傳感器損壞繼電器常見的故障有線圈斷線、觸點不吸合、觸點接觸電阻大、觸點燒死。其實在檢測施耐德電磁閥故障時我是覺得測試繼電器是否正常的**方法就是通電測試,給線圈通上額定電壓,再測試觸點通斷情況。直流繼電器線圈都并接了續流二極管,在線測試的時候可以直接在二極管兩端加上電壓,注意電壓方向和二極管方向相反,應使二極管處于截止狀態這種情況 下一般的檢測會比較的準確，簡單，并且很實用。
