康沃變頻器的主電源電路故障維修秘籍：維修康沃變頻器主電源電路故障時除了考慮各元件的選擇要匹配相應的功率之外,還要考慮電路緩沖問題。我們知道高壓大容量電容在充電初始階段的充電流是非常大的,如果不加限制,無論對康沃變頻器電路元件還是康沃變頻器輸入電源的沖擊都是相當大的,因此康沃變頻器的電路設計上都有相應的對策。對微小功率的變頻器而言,一般采用在充電回路上串聯負溫度系數熱敏電阻(NTC)的辦法,即常溫下NTC的阻值較大,電路初始通電時可保證電容充電電流不會太大,一旦通電后NTC因發熱阻值減小,此時電容的電壓已經達到較高水平,因此充電電流既不會特別大,也不會影響電容向后級供電的需求。

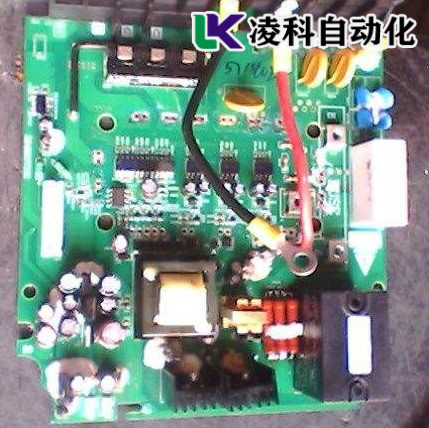

康沃變頻器的主電源電路故障與三相交流電壓的關系：三相交流電壓經橋式整流后串聯給高壓電容充電中小型功率的康沃變頻器的充電保護電路往往使用充電電阻和繼電器的組合來實現緩沖保護。交流電源整流后通過串聯的充電電阻R給電容充電,內部電路檢測充電電壓的大小,當電容電壓上升至大于某個值時,繼電器動作觸點將充電電阻短路,此時康沃變頻器的電流整流后直接給電容充電,因為電容上已經充電到**電壓,屏蔽充電電阻直接充電的電流沖擊已經很小。電路的設計既避免了初始大電流的沖擊,又避免了充電電阻對電路的持續影響，這是針對小功率的變頻器使用。大功率的康沃變頻器,其主電源電路的緩沖電路,原理結構與中小功率變頻器差不多,只是將繼電器換成了晶閘管,晶閘管不存在繼電器機械觸點的沖擊,可通過很大的電流。
康沃變頻器主電源電路故障維修總結：經過以上對機器的分析了解到這臺康沃變頻器主電源電路故障的主要原因是在電容的電壓升高導致的，并且這個值已經超出了很高，導致繼電器的動作觸點將充電電阻短路。在對電容做檢測后發現由于電容在高壓的影響下電容器件出現損壞有漏電容液的跡象， 這種故障下重新的更換新的電容上去測試，新的電容裝上去后整個康沃變頻器恢復了正常的運行。另外康沃變頻器電容上的電壓通過電子電路檢測反饋到主控制板,主控制板**控制6個IGBT的導通時序,既可以控制電抗器的電壓正向疊加于電容,也可以控制電抗器電壓在變頻器制動減速時反向疊加于電容此時康沃變頻器電容上的電荷能量就回饋給電網,因此電容上的直流電壓非常穩定這種方法可以減輕很多電容故障。
