艾默生UPS電源硬件燒毀故障維修辦法分享：艾默生UPS電源作為關鍵的電力保障設備，廣泛應用于數據中心、工業控制、醫療設備等對供電穩定性要求極高的場景。然而，在長期運行過程中，硬件燒毀故障時有發生，不僅會導致UPS電源無法正常工作，還可能引發后端負載設備損壞、數據丟失等嚴重后果。

第一章 艾默生UPS電源硬件燒毀故障的常見原因分析

艾默生UPS電源的硬件燒毀故障并非單一因素導致，而是多種內外因素共同作用的結果。通過對大量故障案例的統計與分析，可將其主要原因歸納為電網環境異常、設備自身組件老化或缺陷、使用與維護不當、外部環境因素以及負載異常等五大類。

1.1 電網環境異常

電網是UPS電源的直接供電來源，電網環境的穩定性直接影響UPS電源的運行狀態。以下幾種電網異常情況極易導致艾默生UPS電源硬件燒毀：

• 電網電壓過高或浪涌：當電網電壓瞬間升高超過UPS電源的額定輸入電壓范圍（通常為220V±15%或380V±15%）時，會導致UPS內部整流器、濾波電容等組件承受過大的電壓應力。例如，雷電擊中電力線路或附近區域時，會產生高達數千伏甚至數萬伏的浪涌電壓，若UPS電源未配備有效的浪涌保護裝置或保護裝置失效，浪涌電壓會直接擊穿整流橋二極管、濾波電容等元件，造成硬件燒毀。某數據中心曾因夏季雷雨天氣，電網引入浪涌電壓，導致多臺艾默生UH31系列UPS電源的整流模塊燒毀，事后檢查發現浪涌保護器已超過使用壽命而未及時更換。
• 電網電壓過低或欠壓：雖然電壓過低本身不會直接導致硬件燒毀，但會使UPS電源的整流器輸出電流增大。根據功率公式P=UI，當輸入電壓U降低時，為維持輸出功率P不變，輸入電流I會相應增大。長期處于欠壓狀態運行，會導致整流器、逆變器等功率器件因過流而發熱加劇，絕緣層老化加速，最終引發短路燒毀。例如，某工廠因用電高峰期電網電壓持續低于180V（額定220V），艾默生ITA系列UPS電源運行3個月后，逆變器IGBT模塊因長期過流發熱而燒毀。
• 電網頻率異常：我國電網標準頻率為50Hz，艾默生UPS電源的設計輸入頻率范圍通常為45Hz-55Hz。當電網頻率超出此范圍時，會導致UPS內部的變壓器、電感等感性元件出現磁飽和現象，鐵芯損耗急劇增加，溫度迅速升高，進而燒毀繞組絕緣層，造成匝間短路。某偏遠地區因小型發電機并網供電，電網頻率波動頻繁在40Hz-60Hz之間，導致艾默生UL33系列UPS電源的輸入變壓器燒毀，拆解后發現變壓器繞組已發黑碳化。
• 電網諧波污染：隨著電力電子設備（如變頻器、電焊機、開關電源等）的廣泛應用，電網中產生大量的諧波電流和諧波電壓。諧波會導致UPS電源內部的功率器件產生額外的損耗，增加發熱；同時，諧波電流還會使濾波電容發熱、壽命縮短，甚至發生爆裂。某制造業車間因大量使用變頻器，電網諧波含量超過國家標準5倍以上，導致艾默生Hipulse系列UPS電源的濾波電容在運行1年內全部鼓包爆裂，部分電容外殼燒毀。

1.2 設備自身組件老化或缺陷

艾默生UPS電源由整流器、逆變器、蓄電池、充電器、控制電路、濾波電路等多個部分組成，任何一個組件的老化或先天性缺陷都可能導致硬件燒毀：

• 電容老化或質量問題：電容是UPS電源中最易老化的組件之一，尤其是電解電容。電解電容的使用壽命與工作溫度密切相關，通常工作溫度每升高10℃，壽命會縮短一半。長期運行后，電容的電解液會逐漸干涸，容量下降，漏電流增大，等效串聯電阻（ESR）升高，導致發熱加劇。當電容無法承受電路中的電壓或電流時，會發生鼓包、爆裂甚至燒毀。艾默生UPS電源的濾波電容、逆變器支撐電容等部位常出現此類故障。例如，某醫院使用的艾默生UPS電源已運行8年，未更換過電容，在一次滿負載運行時，濾波電容突然爆裂燒毀，同時損壞了相鄰的整流二極管。
• 功率器件損壞：整流橋二極管、逆變器IGBT（絕緣柵雙極型晶體管）等功率器件是UPS電源中的核心部件，承擔著電能轉換的重要任務。若功率器件的選型不當、散熱設計不合理，或存在制造工藝缺陷，在長期高負荷運行或電網波動時，極易發生擊穿短路燒毀。例如，艾默生UPS電源的逆變器IGBT模塊若散熱風扇故障或散熱片積塵過多，會導致IGBT溫度急劇升高，超過其結溫限值后發生熱擊穿，燒毀模塊。某數據中心曾因機房空調故障，環境溫度升高至40℃，導致艾默生UPS電源的IGBT模塊大面積燒毀。
• 變壓器與電感故障：變壓器和電感在UPS電源中用于電壓變換、濾波等功能。若變壓器繞組絕緣層存在破損、繞制工藝不良，或電感磁芯飽和，在運行過程中會因局部放電、渦流損耗過大而發熱燒毀。例如，某艾默生UPS電源的輸出變壓器因繞組絕緣層在生產過程中存在微小破損，運行3年后破損處逐漸擴大，導致匝間短路，變壓器溫度迅速升高至200℃以上，繞組燒毀并伴有焦糊味。
• 控制電路故障：控制電路負責UPS電源的邏輯控制、參數監測與保護。若控制電路中的芯片、電阻、電容等元件損壞，會導致UPS電源失去保護功能，無法在異常情況下及時切斷故障電路，進而引發硬件燒毀。例如，控制電路中的過流保護芯片損壞后，當逆變器出現過流時，無法觸發保護動作，導致IGBT模塊因持續過流而燒毀。

1.3 使用與維護不當

用戶在使用和維護艾默生UPS電源過程中的不規范操作，是導致硬件燒毀故障的重要人為因素：

• 超載運行：艾默生UPS電源都有額定輸出功率，長期超載運行會使逆變器、整流器等功率器件承受過大的電流應力，發熱嚴重。例如，某企業將額定功率為10kVA的艾默生UPS電源接入總功率為15kVA的負載設備，UPS電源長期處于超載狀態，逆變器輸出電流持續超過額定值1.5倍，運行半年后逆變器模塊燒毀。
• 頻繁開關機或負載突變：頻繁開關機或負載突然增大/減小，會在UPS電源內部產生瞬時沖擊電流，沖擊電流的峰值可達額定電流的數倍甚至數十倍，極易損壞整流橋、逆變器等組件。例如，某實驗室在短時間內頻繁開啟和關閉多臺大型實驗設備，導致艾默生UPS電源的整流橋二極管因沖擊電流而擊穿燒毀。
• 維護保養不及時：艾默生UPS電源需要定期進行維護保養，如清潔灰塵、檢查散熱風扇、更換老化組件等。若長期不進行維護，散熱風扇會因積塵而停轉，散熱片積塵會影響散熱效果，導致功率器件溫度升高燒毀；同時，灰塵還可能導致電路板短路。例如，某工廠的艾默生UPS電源已運行5年未進行清潔維護，機房環境粉塵較多，導致UPS電源內部電路板積塵嚴重，在潮濕天氣時發生電路板短路，燒毀控制芯片和功率器件。
• 接線錯誤：在安裝或維修艾默生UPS電源時，若輸入輸出接線錯誤，如相線與零線接反、三相輸入缺相、輸出端短路等，會直接導致硬件燒毀。例如，某施工人員在安裝艾默生三相UPS電源時，將其中一相輸入線接錯至零線端子，開機后瞬間燒毀整流模塊和輸入熔斷器。

1.4 外部環境因素

UPS電源的運行環境對其硬件壽命和穩定性影響顯著，以下外部環境因素可能導致硬件燒毀：

• 環境溫度過高：艾默生UPS電源的正常運行環境溫度通常為0℃-40℃。當環境溫度超過40℃時，組件的壽命會急劇縮短，功率器件的散熱效率下降，容易發生熱擊穿燒毀。例如，某南方地區的小型機房未配備有效的空調系統，夏季環境溫度高達45℃，導致艾默生UPS電源的濾波電容和IGBT模塊在1個月內相繼燒毀。
• 濕度異常：環境濕度過高（超過85%RH）會導致UPS電源內部電路板、元器件發生受潮腐蝕，絕緣性能下降，引發短路燒毀；濕度過低（低于10%RH）則容易產生靜電，靜電放電可能損壞集成電路芯片。例如，某沿海地區的機房因潮濕天氣，艾默生UPS電源的控制電路板受潮，導致芯片引腳腐蝕短路，燒毀控制電路。
• 粉塵與腐蝕性氣體：機房內若存在大量粉塵、油煙或腐蝕性氣體（如硫化氫、氨氣等），會附著在UPS電源的電路板、散熱片和元器件表面，影響散熱效果，同時腐蝕元器件和電路板，導致接觸不良或短路燒毀。例如，某化工廠的機房靠近生產車間，空氣中含有腐蝕性氣體，運行2年后，艾默生UPS電源的內部電路板已被腐蝕，出現多處短路點，最終導致硬件燒毀。

1.5 負載異常

后端負載設備的異常情況也可能反饋至UPS電源，導致其硬件燒毀：

• 負載短路：當后端負載設備發生短路故障時，會導致UPS電源輸出電流急劇增大，超過逆變器的過流保護限值。若過流保護裝置未能及時動作或失效，逆變器功率器件會因過流而燒毀。例如，某服務器機房的一臺服務器因內部短路，導致艾默生UPS電源的輸出端短路，逆變器IGBT模塊瞬間燒毀。
• 負載諧波過大：若后端負載為非線性負載（如計算機、打印機、變頻器等），會產生大量的諧波電流，這些諧波電流會反饋至UPS電源的逆變器，增加逆變器的損耗和發熱，長期運行可能導致逆變器燒毀。例如，某辦公樓的UPS電源后端接入了大量的計算機和打印機，負載諧波含量超過30%，導致艾默生UPS電源的逆變器模塊運行2年后燒毀。

第二章 艾默生UPS電源硬件燒毀故障的維修方法與流程

艾默生UPS電源硬件燒毀故障的維修是一項技術含量較高的工作，需要維修人員具備扎實的電力電子知識、豐富的維修經驗以及嚴格的安全意識。維修過程應遵循“安全第一、先診斷后維修、先斷電后操作”的原則，按照故障診斷、安全準備、部件更換、調試測試等步驟有序進行。

2.1 故障診斷方法

在進行維修前，首先需要準確診斷故障部位和故障原因，常用的診斷方法包括外觀檢查法、儀器測量法、替換法等。

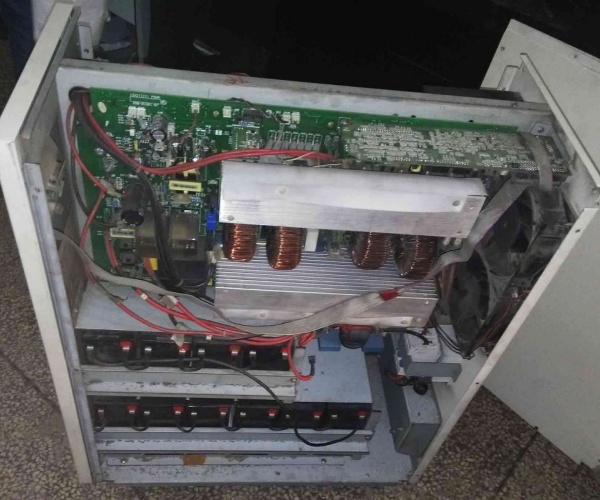

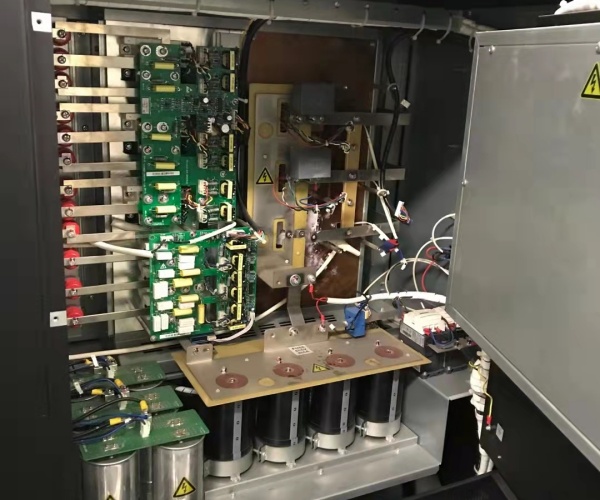

• 外觀檢查法：這是最直觀、最基礎的診斷方法。維修人員在斷電并確保UPS電源放電完畢后，打開設備外殼，仔細觀察內部組件是否有明顯的燒毀痕跡，如元器件發黑、碳化、鼓包、爆裂，電路板燒蝕、焊點熔化等。同時，聞是否有焦糊味，觸摸元器件（需斷電一段時間后）是否有異常高溫。例如，若發現濾波電容鼓包爆裂、IGBT模塊表面發黑，則可初步判斷這些組件已燒毀。
• 儀器測量法：使用萬用表、示波器、絕緣電阻測試儀等儀器對UPS電源的關鍵組件進行參數測量，判斷組件是否損壞。 萬用表測量：用萬用表的電阻檔測量整流橋二極管、IGBT模塊、三極管等半導體器件的正反向電阻，判斷是否擊穿短路或開路；測量電容的容量和漏電流，判斷電容是否老化失效；測量變壓器、電感的繞組電阻，判斷是否存在匝間短路。例如，測量整流橋二極管時，若正向電阻為無窮大或反向電阻為0，則說明二極管已損壞。
• 示波器測量：在UPS電源加電（需注意安全，必要時進行隔離）后，用示波器測量控制電路的波形、逆變器的輸出波形等，判斷控制電路和逆變器是否工作正常。例如，若逆變器輸出波形失真嚴重或無波形，則可能是逆變器功率器件或控制電路損壞。
• 絕緣電阻測試儀測量：測量UPS電源輸入輸出端與機殼之間的絕緣電阻，判斷是否存在絕緣損壞導致的短路。若絕緣電阻低于0.5MΩ，則說明存在絕緣故障。

替換法：對于疑似損壞但無法通過儀器準確測量的組件（如控制芯片、電源模塊等），可采用替換法進行診斷。將疑似損壞的組件替換為已知完好的同型號組件，然后觀察UPS電源是否恢復正常運行。例如，若懷疑控制電路中的CPU芯片損壞，可更換同型號芯片后開機測試，若UPS電源恢復正常，則說明原芯片已損壞。

2.2 維修前的安全準備

UPS電源維修涉及高壓電，為確保維修人員的人身安全和設備安全，必須做好以下安全準備工作：

• 斷電操作：首先斷開UPS電源的輸入市電開關，然后斷開蓄電池組的連接開關，確保UPS電源完全斷電。對于大型UPS電源，還需斷開旁路開關。
• 電容放電：UPS電源內部的濾波電容、逆變器支撐電容等會儲存大量電荷，斷電后仍可能帶有高壓電，必須進行放電處理?？墒褂脤Ｓ玫姆烹婋娮杌蚪^緣棒連接電容兩端進行放電，放電過程中需注意觀察放電電流和電壓，直至電壓降至安全范圍（通常低于36V）。
• 佩戴安全防護用品：維修人員需佩戴絕緣手套、絕緣鞋、護目鏡等安全防護用品，避免觸電或元器件爆裂傷人。
• 準備維修工具和備件：準備好萬用表、示波器、螺絲刀、電烙鐵、焊錫絲、吸錫器等維修工具，以及與故障UPS電源型號匹配的備件（如電容、IGBT模塊、整流橋、控制芯片等）。

2.3 常見燒毀組件的維修更換

針對艾默生UPS電源中常見的燒毀組件，以下詳細闡述其維修更換方法：

2.3.1 濾波電容的更換

濾波電容是UPS電源中最易燒毀的組件之一，更換步驟如下：

1. 確認故障電容：通過外觀檢查，確認鼓包、爆裂或漏液的電容；使用萬用表電容檔測量電容容量，若容量低于額定值的80%或漏電流過大，則需更換。
2. 拆卸舊電容：用電烙鐵將舊電容的引腳從電路板上焊下，注意記錄電容的安裝方向（電解電容有正負極之分），避免更換時極性接反。
3. 選擇替換電容：替換電容的型號、容量、額定電壓、耐溫等級等參數必須與原電容一致或更高，確保其性能符合UPS電源的要求。例如，原電容為470μF/450V，替換電容可選擇470μF/450V或470μF/500V。
4. 焊接新電容：將新電容按照原方向插入電路板的焊孔中，用電烙鐵進行焊接，焊接時要確保焊點牢固、無虛焊，避免焊錫過多導致短路。
5. 檢查驗收：焊接完成后，用萬用表測量電容的引腳與電路板之間的電阻，確認無短路；通電前檢查電容的安裝是否牢固，極性是否正確。

2.3.2 逆變器IGBT模塊的更換

IGBT模塊是UPS電源逆變器的核心部件，更換難度較大，步驟如下：

1. 故障確認：通過外觀檢查，若IGBT模塊表面發黑、炸裂，或用萬用表測量模塊的集電極與發射極之間的電阻為0，則說明模塊已擊穿燒毀。
2. 拆卸舊模塊：首先斷開與IGBT模塊連接的控制線和功率線，記錄接線位置；然后擰下固定模塊的螺絲，將模塊從散熱片上取下；最后用電烙鐵或熱風槍將模塊的引腳從電路板上焊下。
3. 清潔散熱片：IGBT模塊與散熱片之間通常涂有導熱硅脂，拆卸后需用酒精棉清潔散熱片表面的殘留硅脂和灰塵，確保散熱良好。
4. 安裝新模塊：在新IGBT模塊的底部均勻涂抹一層薄薄的導熱硅脂（厚度約0.1mm-0.2mm），將模塊安裝在散熱片上，擰緊固定螺絲，注意螺絲的擰緊力矩要符合廠家要求；然后將模塊的引腳與電路板焊接牢固，按照記錄的接線位置連接控制線和功率線。
5. 參數測試：焊接完成后，用萬用表測量模塊的集電極-發射極、集電極-柵極、發射極-柵極之間的電阻，確認無短路或開路；通電前檢查接線是否正確，控制線是否接觸良好。

2.3.3 整流橋的更換

整流橋用于將交流電轉換為直流電，更換步驟如下：

1. 故障確認：用萬用表測量整流橋各二極管的正反向電阻，若某一 diode 的正向電阻無窮大或反向電阻為0，則說明整流橋已損壞。
2. 拆卸舊整流橋：斷開與整流橋連接的輸入輸出線纜，記錄接線位置；擰下固定整流橋的螺絲（若為焊接式整流橋，則用電烙鐵將其焊下）。
3. 選擇替換整流橋：替換整流橋的額定電流、額定電壓、封裝形式等參數必須與原整流橋一致，確保其能承受UPS電源的輸入電流和電壓。
4. 安裝新整流橋：將新整流橋安裝在原位置，擰緊固定螺絲或進行焊接；按照記錄的接線位置連接輸入輸出線纜。
5. 測試驗證：安裝完成后，用萬用表測量整流橋的輸入輸出電阻，確認無短路；通電后測量整流后的直流電壓，判斷整流橋是否工作正常。

2.3.4 控制芯片的更換

控制芯片損壞會導致UPS電源無法正常控制，更換步驟如下：

1. 故障確認：通過替換法或示波器測量控制芯片的輸入輸出波形，確認芯片已損壞。
2. 拆卸舊芯片：對于直插式芯片，可使用電烙鐵逐個焊下引腳；對于貼片式芯片，需使用熱風槍均勻加熱芯片引腳，待焊錫熔化后取下芯片。
3. 清潔焊盤：用吸錫器或焊錫膏清潔電路板上的焊盤，確保焊盤平整、無殘留焊錫。
4. 安裝新芯片：將新芯片按照正確的方向（注意芯片上的定位標記）放置在焊盤上，用烙鐵或熱風槍進行焊接，確保焊點牢固、無虛焊。
5. 功能測試：焊接完成后，通電測試控制芯片的各引腳電壓和輸出波形，確認芯片工作正常。

2.4 維修后的調試與測試

更換燒毀組件后，需要對UPS電源進行全面的調試與測試，確保其性能恢復正常，具體測試項目如下：

• 靜態測試：在不通入市電的情況下，檢查UPS電源的絕緣電阻、接地電阻是否符合要求；測量各組件的電阻、電容等參數，確認無異常。
• 空載測試：接入市電（斷開負載），開啟UPS電源，測量整流器輸出的直流電壓、逆變器輸出的交流電壓、頻率等參數是否在正常范圍內；觀察UPS電源的指示燈、顯示屏顯示是否正常，有無報警信息。
• 帶載測試：逐步接入負載，從50%額定負載開始，逐漸增加至100%額定負載，測試UPS電源的輸出電壓穩定度、頻率穩定度、波形失真度等指標；同時監測各功率器件的溫度，確保溫度在正常范圍內。
• 切換測試：測試UPS電源在市電正常與市電異常（模擬斷電）之間的切換功能，觀察切換時間是否符合要求（通常小于10ms），切換過程中負載是否正常工作，有無斷電現象。
• 保護功能測試：模擬過流、過壓、欠壓、短路等故障情況，測試UPS電源的保護功能是否正常動作，能否及時切斷故障電路，避免硬件再次燒毀。

第三章 總結

艾默生UPS電源硬件燒毀故障的原因復雜多樣，涉及電網環境、設備自身、使用維護、外部環境和負載等多個方面。維修人員在處理此類故障時，應首先通過外觀檢查、儀器測量、替換法等方法準確診斷故障部位和原因，然后做好安全準備工作，按照規范的步驟更換燒毀組件，最后進行全面的調試與測試。同時，為預防故障的發生，應優化電網環境、規范使用操作、加強日常維護保養、改善運行環境并監測負載狀態。通過以上措施，可有效減少艾默生UPS電源硬件燒毀故障的發生，確保其持續穩定地為后端負載設備提供可靠的電力保障。
