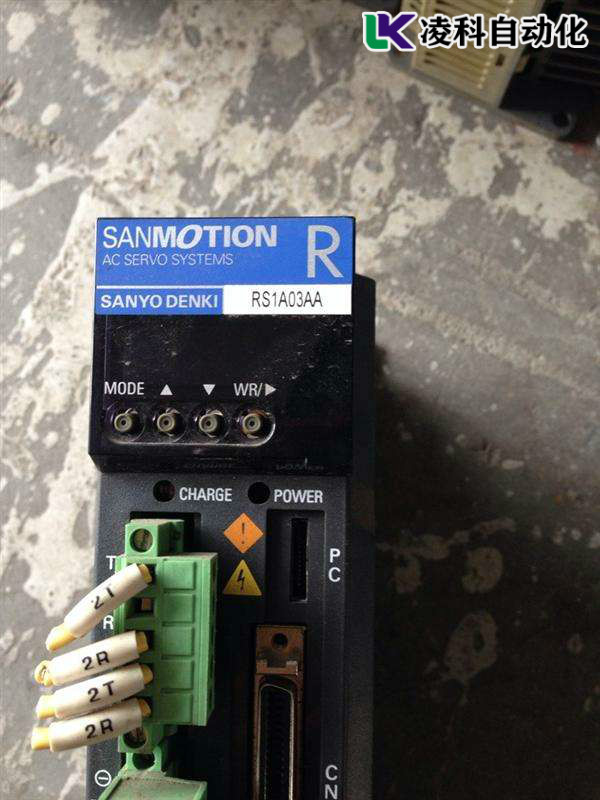

三洋伺服驅動器IGBT損壞奇葩故障維修：三洋伺服驅動器IGBT是電壓驅動型器件一般這種模塊故障測試的時候更加方便,通常一只萬用表就可以解，其開關功能類似于NPN型三極管。置二極管擋黑表筆接場效應管S極不動,然后紅表筆在G極點一下,相當于給場效應管的GS結電容充電,電壓可以達到4V以上,場效應管導通,然后紅表筆接D極此時場效應管應該呈導通狀態,二極管蜂鳴器響起。然后用手同時捏一下G、S極,這相當于放電,然后再測D、S應該不通。三洋伺服驅動器GS之間是負壓驅動,測試時注意極性測試1GBT可以完全比照?qǐng)鲂?yīng)管測試方法,不過1GBT導通時,壓降為晶體管導通壓降,通常為0.2~0.6V,而場效應管導通壓降幾乎為0V1GBT還有一項重要的參數需要測試,就是耐壓值。

   三洋伺服驅動器IGBT故障的檢測細節與注意事項：測試三洋伺服驅動器時需將IGBT的G、E極用導線完全短接,防止C、E誤導通,然后使用晶體管測試儀測試C、E之間耐壓值IPM測試需要提供內部IC工作電壓,可以準備一個多路輸出的開關電源,例如可以找一個PM驅動板,其上有對應輸出的電壓,這個電壓可以加至IPM模塊的驅動端IPM模塊內部控制部分也大多是獨立供電的,所以對PM模塊也可以分為幾部分單獨加電輪流測試。一般的三洋伺服驅動器IGBT模塊的1、2、3腳屬于一組單獨供電控制,4、5、6腳,79腳也是分組獨立供電控制的,而11、12、13、14、15、16腳屬于下橋驅動的控制部分,也是獨立供電的檢測故障首先是要先清楚這個模塊的每個腳的屬性。測試三洋伺服驅動是否有效就可以先后給每一組電源腳加電,而不必同時加電不過對PM模塊,本測試只能測試驅動功能是否正常,IPM模塊內部還包含溫度保護電流保護、電壓保護等,這些保護是否誤動作,則不太好確定,除了明顯的模塊損壞,判PM是否完全正常還得上機驗證才行。

   三洋伺服驅動器IGBT模塊常見的損壞部位：大多數情況下三洋伺服驅動器IGBT的損壞表現為內部某一個IGBT短路,所以,在模塊不好拆下的情況下,將模塊視為三相橋堆來測量可以判斷有無短路,以數字萬用表為例,方法是:萬用表置二極管擋,紅表筆接N端,黑表筆分別接U、V、W端,顯示二極管導通,并有0.3~0.5V的電壓值,反測則是開路狀態,這一步可以判斷下端橋的三個IGBT有沒有短路。然后黑表筆接P端,紅表筆分別接U、V、W端,顯示也應該是二極管導通狀態,反接表筆則應開路,這一步可以判斷上部分三個IGBT有沒有短路。如果沒有短路,則可以大致認為IGBT是好的,為下一步維修提供依據。如果三洋伺服驅動器模塊拆下則可以用先前方法逐個測試6個1GBT的導通功能是否正常，以上的各種方法是可以很有效的將IGBT模塊的各種故障都檢測的出來對于維修IBGT故障輕而易據。
