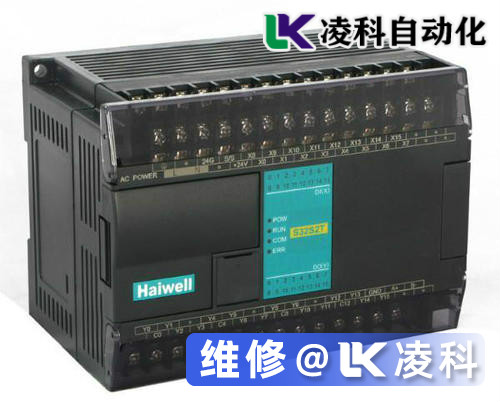

海杰PLC輸入信號燈常亮維修故障，并不經常見。但若遇到這類問題，可以通過以下方面來排查問題。通過檢查海杰PLC的CPU，I / O模塊的健康狀態，保險絲熔斷以及其他PLC故障原因來開始對PLC進行故障排除，包括布線，現場變送器健康狀態或變送器配置，檢查高壓電氣對感應電壓的任何影響。

  對于海杰PLC輸入信號燈常亮維修故障，我們凌科維修工程師先調整模擬值以解決零時差：儀表上的14.2 mA讀數減去4.0 mA偏差，等于10.2 mA。他知道他的有效跨度為16 mA（20-4 = 16），該跨度等于dp變送器的0–-10 inwc和HMI的0––100 PPH。

  一旦知道了相對范圍，就可以使用比例百分比將值等同：inwc值為（10.2 mA / 16 mA）x 10 inwc = 6.375 inwc。然后，我們檢查海杰PLC輸入信號燈問題以確保其正常運行。他知道PLC具有12位模擬輸入分辨率，從而使海杰PLC輸入信號燈的有效范圍為0到4095（2 ^ 12 = 4095）的整數。他使用比例比例關系確定正確的整數值：整數值應為：（10.2 mA / 16 mA）x 4095計數= 2611計數。

  我們凌科通過檢查海杰PLC存儲器中的整數來確認PLC正在讀取2611。然后，他檢查PLC程序，以確保將整數移到正確的存儲位置，以便可以將其上載到HMI。

  他發現它正在被移到地址40021，該地址位于網絡上放置的數據陣列中。此外，接口模塊上的指示燈閃爍表明網絡正在運行。

  因此，他解釋說，如果存在問題，則問題**在海杰PLC的HMI中。我們維修工程師去控制室并查看屏幕。他使用比例百分比技術計算期望看到的值：

  PPH值為（10.2mA / 16mA）x 100 PPH = 63.75 PPH，或PPH值為（2611個計數/ 4095個計數）x 100 PPH = 63.75 PPH，但是屏幕顯示的是54.2 PPH。 我們使海杰PLC的HMI系統進入開發模式，并檢查標簽文件中該標簽的配置。

  他發現海杰PLC顯示的FT1001的值動畫為（13 $ 40021/4095）x 85，其中13 $ 40021是PLC存儲的整數值的存儲位置。他記得海杰PLC中的流數據陣列位置是地址40021，而PLC在網絡節點13上。

  但是顯示值的正確比例應為0–100，而不是0-85。我們向維修工程師提到他的發現，操作員告訴他昨天損壞的變送器在上次換班時換了。

  推測技術人員已更改了所有內容，但忘了修改海杰PLC的HMI屏幕。然后，他將85更改為100，重新編譯HMI程序，然后重新啟動應用程序。

  他確認顯示的值等于預期的63.75 PPH值。他從電路上移除了測試設備，然后重新連接了變送器的導線，但是忘記了關閉電流源（這確保了下一次電池沒電了），這次測試后發現海杰PLC輸入信號燈常亮的維修故障已解決
