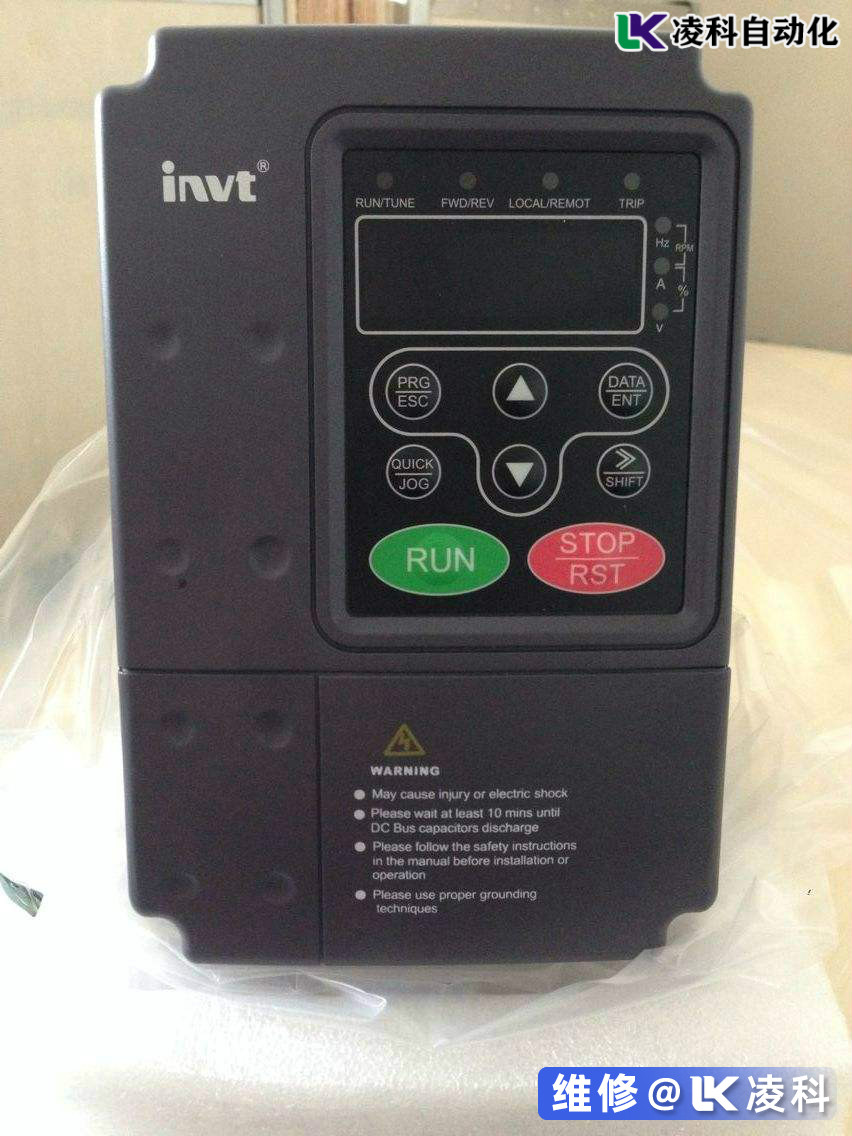

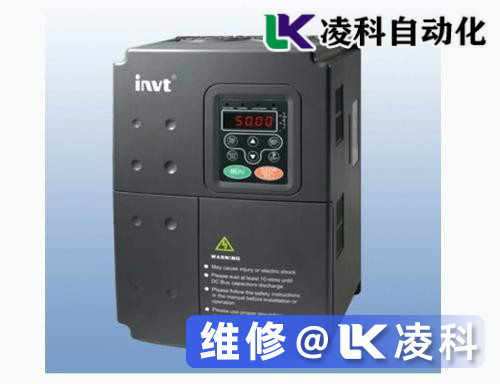

安徽做食品行業的客戶，打電話來說，他的磨粉機上配置的英威騰變頻器出了問題，英威騰變頻器開機無顯示維修故障，而且面板的指示燈也不亮了，不知道什么問題。不過幸好有一臺備用的變頻器可以用，問我們能不能修，可以寄過來

  我們收到這臺英威騰變頻器開機無顯示維修時，先分析，再檢修，主要過程如下：

  根據英威騰變頻器整機的故障現象可知，開機無顯示，一般故障在顯示器本身與CPU芯片電路以及接口電路。由CPU電路結構來看，面板顯示要經接口與芯片連接，這個芯片也可稱為顯示芯片。這個芯片與CPU電路相連，在工作時由CPU芯片產生各種顯示工件狀態的信息，由顯示芯片處理后，經接口電路送顯示器顯示。由電路結構可看出，顯示器顯示要經過CPU與顯示芯片，所以我們將此故障的部位定在CPU芯片、顯示芯片與接口電路等范圍。

  我們先對CPU芯片的總供電做以檢查，如果供電+5V為0V，則檢查電源的+5V產生電路以及+5V由開關電源到CPU之間的電路是否有開路現象。如果CPU芯片+5V正常，再檢查時鐘信號。先測時鐘晶振的兩端電壓是否符合標準要求，如果信號電壓有異常，再用示波器檢測晶振兩端的信號波形是否正常。如果波形有問題，代換同型號晶振器后再測信號波形，如果信號仍然不正常，就代換晶振所連接的諧振電容器。代換不能更改容量，**采用同型號的電容器。如果測晶振兩端信號小型時，信號正常，然后檢查CPU芯片的復位，測量復位引腳時，按下操作面板復位鍵，如果復位引腳有高低電平轉換，就證明復位良好。一般復位引腳在處于高電平時為+5V，低電平時為0V，我們?cè)跈z測CPU芯片的三大工作條件供電、時鐘、復位都正常時，如果開機后顯示器仍然無顯示，這時再檢查與CPU連接的顯示芯片的供電以及各主要引腳的工件電壓是否正常。然后檢查CPU芯片與顯示芯片之前連接電路是否有開路與漏電現象。同時，檢查顯示芯片與面板顯示器的連接，觀察接口是否氧化。檢查CPU工作條件電路以及顯示芯片電路都良好時，再檢查顯示器。先測量顯示器芯片的供電，如果供電正常，沒有顯示，檢查顯示器與顯示芯片的接口電路是否正常，如果正常，代換同型號顯示器數碼顯示管。

  通過以上對著英威騰變頻器開機無顯示維修的訣竅總結，對該故障的原因及檢測步驟都有了**的了解，可能維修還有**難度，但維修原理都明白了
