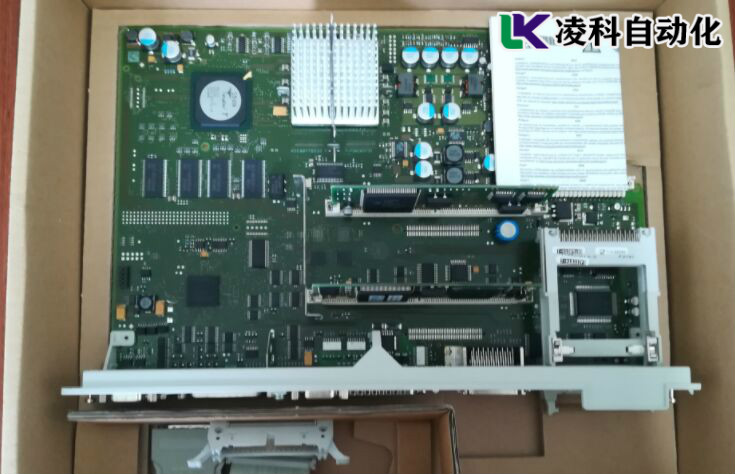

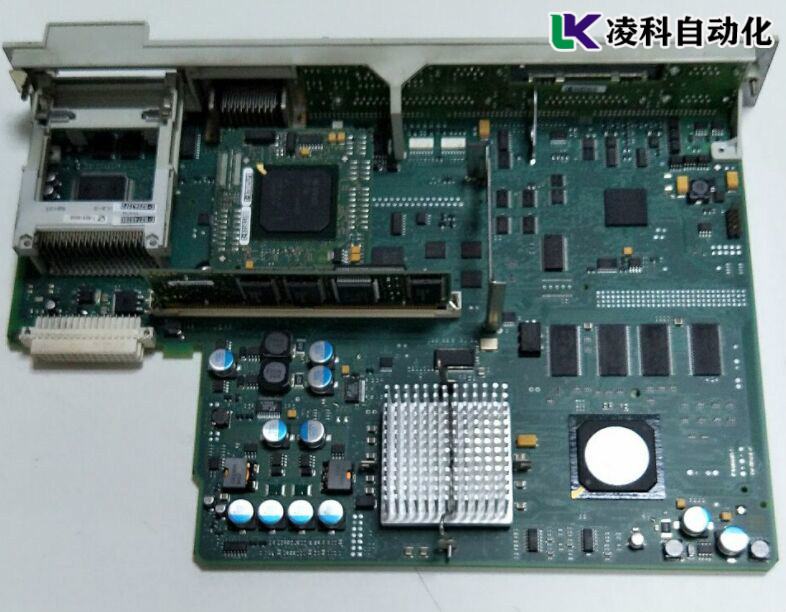

通常SINUMERIK 840D 的數控單元被稱作 NCU單元。是SINUMERIK的處理器。它用于處理所有CNC、PLC通訊任務。還會根據選用硬件如 CPU芯片等和功能配置的不同，將NCU 分為 NCU561.5，NCU571.5，NCU572.5 NCU573.5 等若干種。NCU 單元中也集成 SINUMERIK 840D 數控 CPU 和 SIMATIC PLC CPU 芯片，包括相應的數控軟件和 PLC 控制軟件，并且帶有 MPI 或 Profibus 接口，RS232 接口，手輪及測量接口，PCMCIA 卡插槽等。本文講討論一下在西門子NCU維修過程中會遇到的故障以及解決辦法。





西門子NCU維修中所遇到的故障包括：按鍵損壞，電源板故障、高壓板故障，液晶故障、主板壞等，已經上電黑屏、花屏、暗屏、觸摸失靈，機器不能正常開機、觸摸問題、按鍵問題、屏幕顯示問題：例如屏碎、花屏、白屏、黑屏等、通訊問題（觸摸無反應、觸摸反應慢等）、電源故障、主板問題、系統問題等工控機無法安裝操作系統；工控機按下開關，可以看到指示燈亮，但屏幕無顯示等。



還有工控機開機屏幕出現英文或數字報錯，無法進入系統；工控機不識別光驅、硬盤、軟驅、串口、并口、網卡口等；工控機按下開關，無反應 ，工控機經常死機、掉電或自動重啟；工控機遺忘，無法進入系統；工控機電池無法充電等。





常見的西門子NCU維修中故障診斷方法：1.當電源接通后無基本畫面顯示（a）電路板03840號板上無監控燈顯示（b）03840號電路板上監控燈亮，如果監控燈閃爍。如果監控燈閃爍頻率為1Hz，則EPROM有故障；如果閃爍頻率為2Hz，則PLC有故障；如以4Hz頻率閃爍，則保持電池故障，表示電壓已不足。如果監控燈左滅右亮。表示操作面板的接口板03731板有故障或CRT有故障。如果監控燈常亮。這種故障，通常的原因有：CPU有故障；EPROM有故障；系統總線有故障、電路板上設定有誤、機床數據錯誤、以及電路板等相關的硬件有故障。
