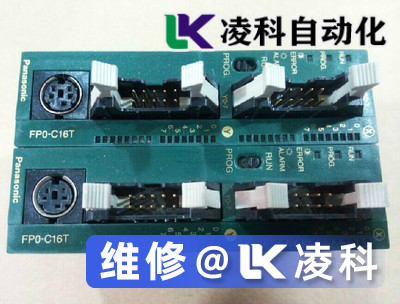

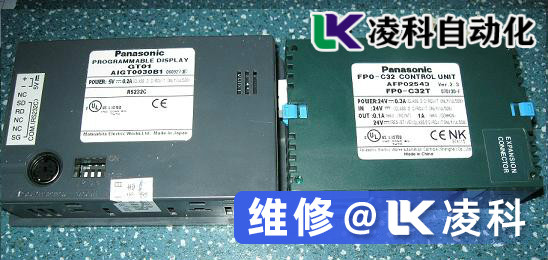

松下PLC接地短路故障維修:6月16號，我們正在開車, 一家溫州做食品行業的小公司的負責人聯系我們，反應他的松下PLC好像是接地故障，看了手冊想排查故障的，但自己檢測了下，還是檢測不出來。因特殊時期，就讓客戶把松下PLC寄過來，我們也好用專業設備檢測，這樣維修起來更快。

  松下PLC接地短路故障維修步驟分析：

  1.**備有備用零件。這種做法可以**程度地減少因組件故障而導致松下PLC停機時間。在出現故障的情況下，擁有正確的備件庫存意味著僅幾分鐘即可關閉，而不是幾小時或幾天。根據經驗，備件的數量應為所用備件數量的10％。如果不經常使用某個零件，則可以存放該特定零件的不到10％。

  2.不論正在使用多少個CPU，CPU主主板部件均應具有一個備用部件。每個松下PLC電源，無論是主電源還是輔助電源，都應具有備用電源。某些應用程序可能需要完整的CPU機架作為備用備件。

  3.當**立即使已宕機的系統投入運行，而沒有時間確定哪個CPU板發生故障時，就會出現這種極端情況。

  4.如果**更換松下PLC模塊，則用戶應確保所安裝的更換模塊類型正確。某些I / O系統允許在仍然通電的情況下更換模塊，但其他I / O系統則可能需要斷電。如果更換模塊解決了問題，但故障在較短時間內再次發生，則用戶應檢查感性負載。

  5.感性負載可能會產生電壓和電流尖峰，在這種情況下，可能需要外部抑制。如果模塊的保險絲在更換后再次燒斷，則可能是模塊的輸出電流超出極限或輸出設備短路。如上所述，當接地線中存在兩個或更多電氣路徑時，發生接地環路情況。

  松下PLC接地短路故障維修總結：除了以上所述維修檢測方法外，還需要檢測傳感器和變送器在機箱（或設備外殼）上接地，并通過屏蔽電纜連接到模擬輸入卡。屏蔽層連接到機箱的兩個接地點，因此創建了一條路徑，使電流從一個接地點流到另一個接地點，因為兩個接地點的電位不同。流經屏蔽的電流可能高達幾安培，這會在信號傳輸中感應出明顯的磁場。這可能會產生干擾，從而可能導致模擬信號誤讀！為避免此問題，應僅在機箱的一側（PLC側）將屏蔽層接地。要檢查是否存在接地回路，請斷開接地端子處的接地線，并測量從該線到連接該端子的端子的電阻。儀表應讀取大歐姆值。如果在此間隙上出現一個低歐姆值，則表明存在電路連續性，這意味著系統至少有一個接地回路。
