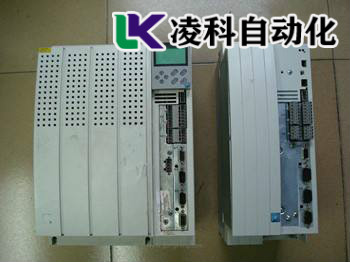

倫茨變頻器電路板電源故障實例借鑒：一臺倫茨變頻器電源故障，這臺變頻器是從南京客戶寄來的，檢測變頻電源輸入220VAC,輸出0-300VAC,40~60Hz可調正弦波電壓,故障是一上電,變頻電源的接觸器就跳閘這種故障也是表明說變頻器的電源接觸器有短路或是故障點存在。在網上也搜尋了一些相關資料由于該電源生產日期較早,沒有任何說明書這對接下來的維修有了一些障礙，還好凌科公司做這么多年的維修收藏了很多的書籍，在書上找到一篇關于維修倫茨變頻器電路板電源故障的文章借鑒一下收獲很多。
倫茨變頻器電路板電源故障IBGT模塊的排查：倫茨變頻器中檢查功率模塊IGTR基本正常,其他各電路板也與好機對換,故障一樣所以故障**在反饋元件。電壓反饋是通過一個220V/22V的變壓器取得,然后通過電阻降壓加至運算放大器變換。電流反饋是通過一個互感器取得,輸出電源線在互感器上繞了數圈,感應出隨電流成正比的電壓加至檢測電路。當將檢測電壓的變壓器輸出斷開時,通電后變頻電源不跳閘,但調節一下控制電壓大小的電位器,輸出電壓會迅速從0竄至400V,并有蜂鳴器報警,應該是過壓報警了。這時的電壓會迅速的上升與變化也正說明了變壓器的故障還是很嚴重的一種，所以在檢測時不能大意，還有機器如會經常性出現這種電壓跳竄的現象對元件的損壞也是很大的。
倫茨變頻器電路板電源故障電壓的檢測與恢復：用萬用表量變壓器輸出電壓,發現輸出電壓隨輸入按1:10變化,符合得很好,所以百思不得其解。因220V/22V的變壓器市面上不好找,所以找了一個220V/24V的變壓器代替,通電后輸出電壓可以調節了,帶上負載試機一切正常。以前的變壓器銹跡斑斑,分析可能有部分漏電從變壓器初級傳至次級,從而使變頻電源表現異常，這個故障情況在之前的維修中我也會時常遇到記得上個月剛在維修一臺富士的變頻器時也是遇到過同樣的電源故障，當時這臺變頻器的電路板故障也是挺嚴重的一種，通電后整個機器就會跳閘，用儀器檢測一下電流的情況發現電路板的主電源存在漏電的情況 這才是導致機器跳閘的原因。一般機器會出現漏電嚴重的情況 時也要檢測一下元件，這個元件肯定也是會有**的影響，這臺變頻器的電路板就是因為漏電而出現了板塊上的焊點損壞，經過修復后試機變頻器電源故障恢復正常。
