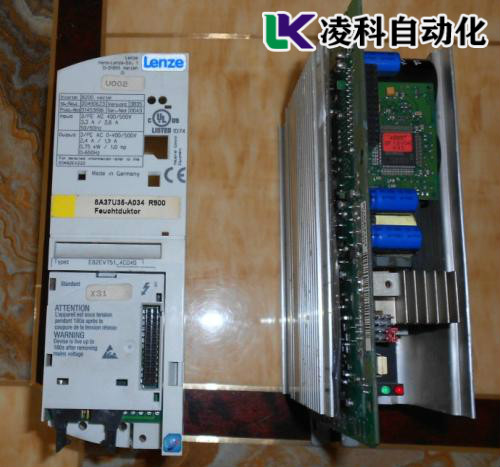

倫茨變頻器欠壓故障維修詳解分析  這兩天子維修一臺德國倫茨變頻器，是紡織機械上的，從上午電話報故障。到現場去勘察，中間還下了雨，整整折騰了一整天，后來還是拆下來到公司維修。到公司就做了簡單的測試，給倫茨的主板上電24v直流電，初步發現故障旁路繼電器不吸合，顯示面板報005100欠壓，遇到這個故障我們對照倫茨的說明書開始構造維修思路，那么倫茨變頻器發生欠壓的時候，如何分析故障，怎么構建維修思路，如何去排除故障？下文就把實踐分享一下。

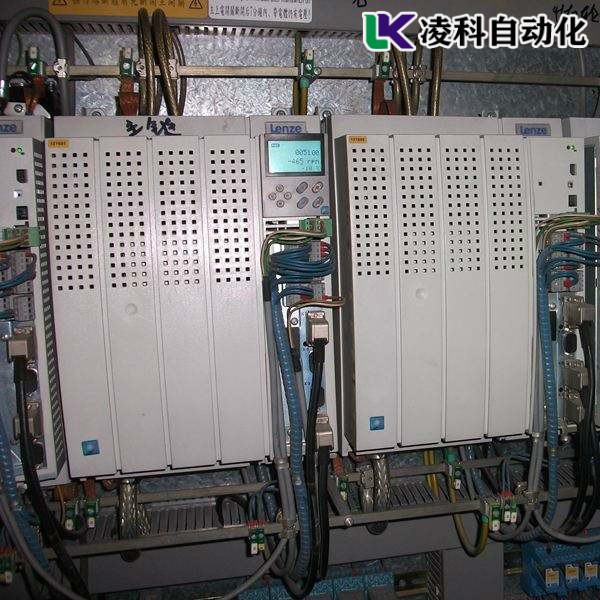

  我們拿回來的這臺倫茨變頻器型號是9300 報警005100故障。分析倫茨變頻器故障的時候我們先看一下普通變頻器發生欠壓一般都是哪里出了問題，按照多年的維修經驗發生欠壓的時候大部分是以下幾個方面，一個是進線電壓過低引起的欠壓，另一個是逆變器模塊欠壓，其次就是硬件故障了，比如說檢測電壓的檢測故障后誤報，cpu故障引起的導致欠壓。這些因素都是引起變頻器欠壓的主要方面，那么倫茨也應該遵循這個總結步驟，但是每個品牌肯定有所不同，在維修實踐中可以互通變化。



  有了上述的印象欠壓的幾個方面，我們可以結合故障的具體表現和故障代碼反應以及我們以前的總結經驗可以拿出了一個檢修的思路。不管維修上門變頻器，都要有磨刀不誤砍柴工的精神，**提前做好檢修的思路，這樣才能事半功倍。而有限維修工程師聽天由命的維修方法我們不推崇。這就是普通維修和維修大師之間的區別。





 1.檢測倫茨比較器檢測。通過檢測倫茨的穩壓管固定比較器電壓。

 2.使用ADC檢測(模擬/數字轉換器)被檢測的電壓通過電阻降壓取樣后,落在ADC可檢測的范圍,主電路中的儲能電容,對運行中倫茨變頻器過壓、欠壓影響很大





  對于檢測后的結果我們都以為是接觸器吸合導致的故障，其實我們經過檢測以后發現是逆變測模塊漏電導致的欠壓，進一步影響了充電電阻繼電器損壞的不吸合，才造成的以下的故障，所以故障的根源就在逆變側的電容故障，更換排除問題。所以我們在分析故障的時候**要分析他們之間的關系，因為很可能它們是互為因果的故障，只要解決**個故障，下面的故障就迎刃而解，如果你抱著后一個檢測半天去維修，你會發現你繞了一大圈又回來。浪費時間不說**有可能找不到真真的故障在哪里。
