ab變頻器f10故障維修干貨分享 市場上能維修到羅克韋爾ab的產品機會并不多，如果能維修到250KW的ab變頻器就更加的稀有了，我們來分享一個維修ab變頻700H系列維修案例，希望可以有一個參考。這個客戶是造紙廠的用戶，變頻器是用來驅動設備上的，由于規模比較大，所以變頻器也是大功率的達到250KW,以前修過ab的早期產品1336的，**頭一次維修700系列的，因為沒有修過，所以故障代碼需要準備、ab主控的電路圖需要繪制，這個廠子基本都是大功率的羅克韋爾的，借此機會做一個總結，而維修好后，使得備有成就感啊。下面我們要從這個報警碼進行故障分析，維修思路整理，和排除方法。







   首先我們需要了解一下這個報警代碼的含義，在我們查代碼的時候我們需要注意的是羅克韋爾變頻器的代碼在不同的系列之間它們的意思完全是不同的比如說700H和700S它們型號如此相近但是他們的代碼表現太過交易。其中700H發生故障的時候除了會有報警代碼提示以外還會有子代碼的彈出。



   了解上述問題后，我們看看這臺ab700h 20c460a在上電自檢倒是正常的，但是過了幾分鐘以后就會報警f10,子代碼273，而且故障一段時間后無法復位。查閱了報警代碼手冊以后我們得知f10故障是系統故障，子代碼273故障則為柵極電壓丟失，也可以理解為電流反饋故障。既然維修就要拿出思路的一開始我是這樣的思路，現在的問題是相間的驅動電壓丟失，接下來就會發生相驅動電壓檢測報警，然后就會發生電流傳感器零點出錯。按照這個思路去檢測應該是沒有問題的，所以首先先檢測驅動電壓，經過檢測后結果讓人失望，驅動電壓正常，我的思路不對。

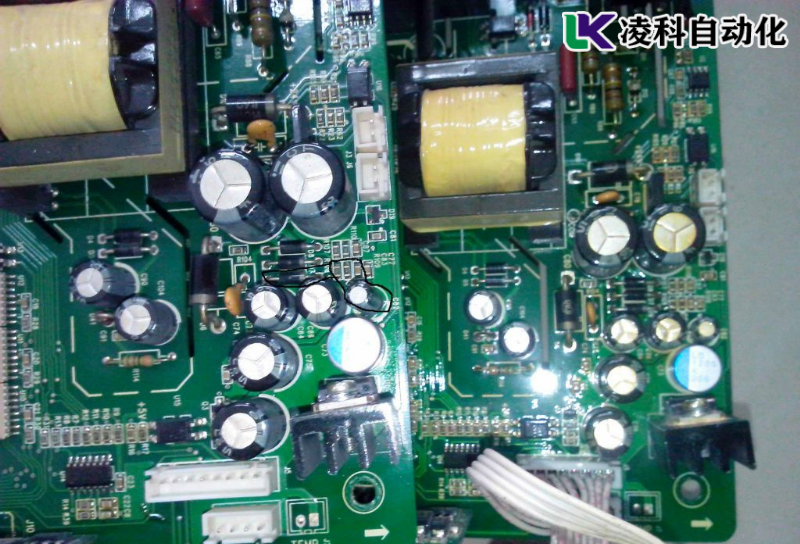

   進過思路調整后，再次進行第二部的分析和整理。回歸到一開始故障表現，既然ab變頻器上電后可以自檢，而且幾分鐘之后就不能復位，所以我把重點放在了信號處理板上，使用熱風槍給v相檢測隔離光耦那一塊加熱，結果終于有點頭緒了，熱風剛到就提示F10報警子代碼273，自此經過兩條思路的測試后找到了故障。所以我一直覺得對于變頻器的維修，思路一直是**重要的。



   經過上述檢測我找到了故障的"元兇"，ab變頻器在上電幾分鐘后，轉換光耦的電壓逐漸從5v變為3v，然后到1.8V的時候就不懂了，所以更換這個元件自然就能解決問題了，重新上電報警解除，所以找到問題后維修是簡單的事情，而檢修思路是非常的重要的，這個需要我們對故障正確的判斷，形成檢修思路后，然后使用各種方法去排除。不同的品牌，特別是沒有修過的，就像羅克韋爾的變頻器修完要做一個總結，下次再遇到這個故障就很easy了。
