發那科FANUC伺服驅動器電路板故障維修基礎指南：發那科(FANUC)伺服驅動器作為數控機床和工業自動化設備的核心部件，其穩定運行對生產效率和產品質量至關重要。然而，由于工作環境復雜、負載變化大以及長期運行等因素，伺服驅動器電路板常會出現各種硬件故障。我們公司有著豐富的維修經驗和強大的技術團隊，歡迎來電咨詢。

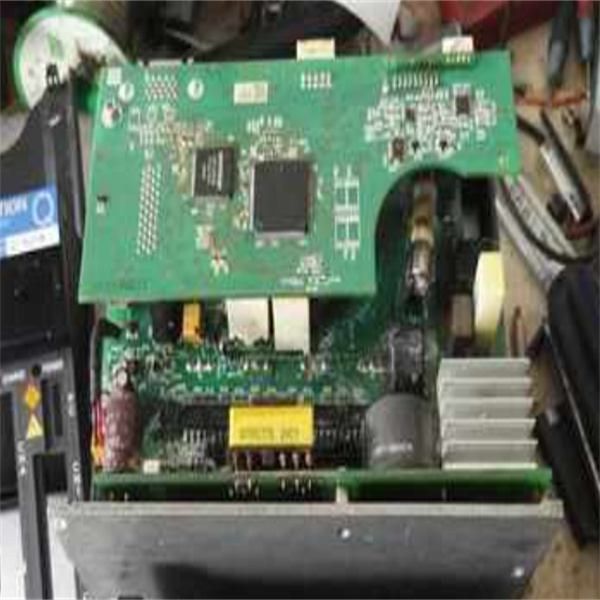

常見硬件故障類型及表現

發那科FANUC伺服驅動器電路板硬件故障表現形式多樣，準確識別故障類型是成功維修的第一步。根據維修實踐和案例分析，這些故障主要可分為以下幾大類，每種類型都有其特定的癥狀和影響。

電源電路故障是最為常見的硬件問題之一。在FANUC伺服系統中，電源電路負責為整個驅動器提供穩定的工作電壓，一旦出現故障，往往會導致系統無法正常啟動或運行中突然停機。典型的電源故障包括：+15V/+24V電源負載軟擊穿，表現為通電即燒保險絲，測量對地電阻顯著降低（如正常板為1.3KΩ而故障板僅為300Ω）；DC-DC轉換電路異常，如24V轉5V/3.3V電路無輸出，可能由于降壓芯片周邊元件損壞（如2.4kΩ貼片電阻阻值異常變為12.3kΩ）或電容焊反導致短路；以及主電源檢測電阻燒斷（如10Ω檢測電阻燒毀導致直流母線電壓異常）。

功率元件損壞是另一類高發故障，通常與過載、散熱不良或電壓沖擊有關。IGBT模塊擊穿是功率級典型故障，會直接導致驅動器無法驅動電機，并可能伴隨”轉換器DC充電異常”報警（如顯示”33″報警代碼）。IPM智能功率模塊故障也較為常見，表現為特定軸運動時出現”n軸誤差過大”報警（如420報警），檢查可發現模塊管腳上拉電阻爆裂（如標稱300Ω的R242電阻損壞）。此外，電源開關管（如V69）和穩壓管（如V32）損壞會導致開關電源異常發燙或”欠壓”報警燈閃亮。

集成電路與半導體元件故障往往導致控制系統功能異常。比較器（如LM339）內部軟擊穿會造成電源短路，表現為特定管腳間電阻異常（如+15V腳對輸出腳電阻從正常6KΩ降至150Ω）。運算放大器（如TL084）失效可能導致電機單向運轉故障。存儲器芯片（如29F040）損壞則會造成程序丟失或無法寫入，尤其當IC座焊反導致芯片插反時，通電后往往造成不可逆損壞。此外，邏輯門電路（如FZHI01與非門）故障會引起制動邏輯異常，導致停車時間過長等問題。

被動元件與連接性問題雖然看似簡單，但實際維修中卻經常遇到。貼片電阻阻值漂移或開路（如2.4kΩ電阻變為12.3kΩ）會破壞電壓轉換電路的正常工作。電解電容極性焊反（特別是鋰電容）會導致局部短路和元件發燙，但有趣的是，有時即使測量阻值仍顯示短路（200Ω），更換后電壓輸出卻能恢復正常。限流電阻（如R185）阻值變大會造成穩壓管輸出電壓不足（如從10V降至9.5V），引發連鎖故障反應。此外，電路板連接器氧化、接觸不良或信號線斷裂也會導致間歇性故障，增加診斷難度。

了解這些常見故障類型及其表現特征，有助于維修人員在面對FANUC伺服驅動器故障時快速定位問題區域，為后續的精確診斷和有效維修奠定基礎。值得注意的是，實際維修中經常會遇到多種故障并存的復雜情況，這就要求維修人員具備系統思維，能夠識別故障之間的因果關系，制定合理的維修順序。

故障診斷方法與技巧

面對FANUC伺服驅動器電路板故障，采用科學有效的診斷方法是成功維修的關鍵。針對不同類型的故障特點和維修條件，技術人員需要靈活運用多種診斷技巧，從簡單到復雜，由表及里逐步排查，最終準確定位故障點。以下是經過實踐驗證的幾種高效診斷方法。

電阻比對法是診斷電源負載短路故障的首選方法，特別適用于無法通電檢查的情況。當遇到伺服板通電即燒保險絲的問題時，可先測量關鍵電源點對地電阻，如+15V正常板對地電阻為1.3KΩ，而故障板可能低至300Ω，表明存在負載局部短路。對于采用放射型印刷電路結構的伺服板，由于無法簡單切割電路或拆卸元件，傳統維修方法往往束手無策。此時，電阻比對法顯示出獨特優勢——無需切割電路或焊脫元件，直接測量電源端與各集成電路相關管腳間的電阻值，并與正常板進行對應值比較。在實際操作中，應優先分析厚膜塊內部電路和集成塊管腳功能圖，篩選出主要測試點進行測量。例如，某案例中測量到Q7(LM339)的3腳(+15V)對14腳(輸出)電阻為150Ω(正常應為6KΩ)，更換Q7后故障排除，確認是內部軟擊穿引起的電源短路。

分步模擬法特別適用于診斷快速過程的電路故障，如步進電機自動升降速、直流調速器停車制動等瞬間完成的控制過程。這類故障因過程短暫，常規儀表難以跟蹤檢測，診斷極為困難。分步模擬法將快速過程分解為多個步驟，通過逐步改變設定量(如速度指令、速度反饋和電流反饋)，檢測相關電路信號，對照邏輯關系找出故障點。例如，某5V型直流可控硅主驅動停車時間過長故障，通過分析制動過程分為三步：本橋逆變釋放能量→自動換橋再生制動→再次換橋電路復原。將這一過程細分為八個步驟列表，逐步測試發現當速度指令由1變0時，”a后移”和”積分停止”信號異常保持高電平(應為低電平)，最終定位到A2板中與非門D106(FZHI01)損壞，更換后故障排除。

溫度檢測與VI曲線掃描是診斷疑難故障的有效輔助手段。對于可以通電但工作不穩定的電路板，可采用點溫計測量各元件溫度，溫升異常的元件很可能是故障源9。VI曲線掃描技術則通過比較正常板與故障板相應節點的電壓-電流特性曲線差異來定位故障，特別適用于電容器在線泄漏等萬用表難以檢測的故障。實際操作中，可先從電路板端口開始比較測試，然后逐步深入，尤其要重視電容器的對比測試。當缺乏參考板時，也可通過ASA-VI曲線掃描測試對測試庫未涵蓋的器件進行比較分析，擴展故障檢測范圍。

目視檢查與基礎測量是所有維修工作的第一步，卻經常被忽視而導致維修走彎路。經驗豐富的維修人員會首先進行細致的目視檢查，必要時使用放大鏡觀察：檢查印刷電路是否有斷線、短路或破損；查看電阻、電容、電感、二極管、晶體管等元件是否有明顯損壞或脫焊；觀察是否有維修痕跡及之前維修中的錯誤操作(如元件焊反、錯插等)。目檢后，應使用萬用表測量電路板電源與地之間的電阻，通常不應小于70Ω。若電阻過小(僅幾歐姆或十幾歐姆)，表明板上元件存在擊穿或部分損壞。然后可依次檢測晶體管、場效應管、撥碼開關等關鍵元件的電阻值，先排除簡單問題再處理復雜故障。

PC接口信號分析法適用于判斷故障位于數控系統還是機床電氣部分。由于數控機床各單元(除驅動器外)與數控系統間都通過PC接口(I/O)傳遞信號，許多故障會反映在接口信號狀態上。通過查閱PC機床側的I/O信號當前狀態與正常狀態對比表，可以快速定位異常信號，再根據外部邏輯關系找出故障原因。這種方法避免了分析復雜梯形圖程序的困難，簡便快捷，特別適合熟悉PC接口信號的技術人員使用。

在實際維修工作中，這些診斷方法往往需要綜合運用，根據故障現象和維修條件靈活選擇。例如，面對一塊外觀臟污且輸出級燒損嚴重的故障板，應首先清潔并修復輸出級，切忌貿然通電；處理多種故障并存的情況時，需分析故障間的因果關系，制定合理維修順序，如”開關電源→欠壓報警→電機運轉”。掌握這些系統化的診斷方法與技巧，能夠顯著提高FANUC伺服驅動器電路板的維修效率與成功率。
