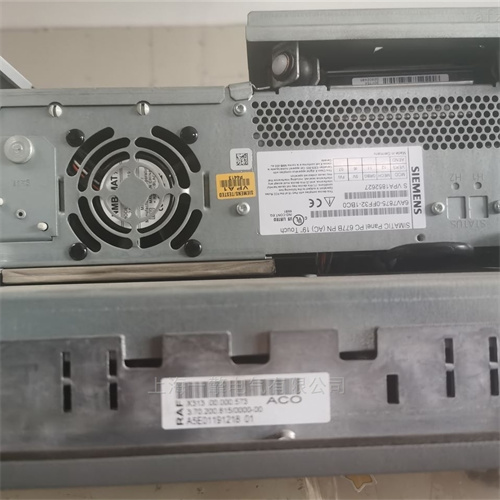

西門子工控機無法開機故障維修基礎指南：7月21日我們收到一位新客戶的來電，咨詢西門子工控機發生了無法開機的故障問題。西門子工控機作為工業自動化領域的核心設備，其穩定運行對生產線至關重要。然而，由于工業環境的特殊性，工控機常面臨無法開機的硬件故障問題。

主板與核心組件故障排查

當確認電源系統工作正常，而西門子工控機仍然無法啟動時，問題可能出在主板及其核心組件上。主板作為工控機的”中樞神經系統”，其故障表現多樣，需要系統性的診斷方法。據統計，主板及相關組件故障約占工控機無法開機案例的35%，其中CPU、內存和BIOS問題是主要誘因。

最小系統法是診斷主板問題的黃金準則。首先移除所有非必要的外圍設備，包括擴展卡、USB設備、硬盤等，只保留CPU、一條內存和電源連接，然后嘗試開機。如果工控機能夠啟動（即使沒有顯示），則問題可能出在被移除的某個外圍設備上。這種方法可以有效隔離故障源，避免干擾判斷。

內存故障是導致主板無法正常啟動的常見原因。西門子工控機通常使用工業級內存條，但在惡劣環境中仍可能出現松動或氧化。當開機時聽到連續長音報警，這通常是內存故障的明確指示。處理方法是：打開機箱，重新插拔內存條（注意先釋放靜電），用橡皮擦清潔金手指部分，然后換一個插槽測試。如果有多條內存，嘗試單獨使用每條內存啟動，以識別故障內存。

CPU故障相對少見，但也不容忽視。如果工控機通電后風扇轉動但無任何顯示和報警聲，可能需要檢查CPU安裝。首先確保CPU散熱器安裝正確，過熱會導致CPU自動保護不工作。然后檢查CPU插座是否有彎曲的針腳（對于PGA封裝的CPU），或者重新安裝CPU并確保鎖緊機構到位。在極端情況下，如CPU本身損壞，只能更換。

BIOS/CMOS問題也會阻止工控機正常啟動。BIOS設置錯誤或CMOS電池耗盡都可能導致開機無反應。解決方法是清除CMOS：找到主板上的CLR_CMOS跳線（參考主板手冊），短接幾秒鐘后恢復；或者取出CMOS電池約5分鐘后再裝回。對于更嚴重的BIOS損壞，可能需要重新刷寫BIOS芯片，這通常需要專業編程器和正確的BIOS文件。

主板本身的硬件損壞診斷較為復雜。觀察主板是否有明顯燒毀痕跡、電容是否鼓包或漏液。使用萬用表檢查主板關鍵供電點電壓是否正常。如果懷疑主板故障，最有效的方法是使用已知良好的同型號主板進行替換測試。值得注意的是，西門子某些型號工控機采用一體化設計，主板與底板分離，需要檢查底板與主板的連接器是否氧化或松動。

對于采用DC-DC電源架構的西門子工控機（如某些Panel PC型號），主板供電問題尤為特殊。這類機型通常由外部24V電源供電，經內部DC-DC電路轉換為12V等主板所需電壓。當主板完全無反應時，可能需要直接測量這些轉換電壓是否正常。若DC-DC電路故障，可嘗試外接12V電源直接供給主板進行測試（注意極性正確），這能幫助判斷是電源轉換問題還是主板本身故障。

在工業現場，主板故障的維修往往受限于時間和條件。當無法快速修復時，建議啟用備用工控機，將故障主板送專業維修中心處理。某些西門子工控機提供快速更換單元設計，可大大縮短更換時間，這也是工業環境中的理想選擇。

顯示與視覺反饋故障處理

當西門子工控機能夠通電并聽到主板自檢聲，但顯示器無任何顯示時，我們面臨的是顯示系統故障。這類問題約占工控機啟動故障的20%，可能涉及顯示輸出、信號傳輸、顯示器本身或多個環節的共同作用。精準診斷顯示故障需要理解工控機顯示系統的完整信號鏈路。

基礎連接檢查是解決顯示問題的第一步。確認顯示器的電源線已連接且通電（顯示器電源指示燈應亮起），檢查視頻信號線（VGA、DVI、HDMI或DisplayPort）兩端是否牢固連接。在工業環境中，振動可能導致連接松動，而灰塵會阻礙接口良好接觸。拔下信號線，檢查接口針腳是否彎曲或損壞，清潔后再重新連接。

區分故障源是診斷的關鍵。將顯示器連接到另一臺正常工作的計算機上測試，可以快速判斷是顯示器問題還是工控機顯示輸出問題。如果顯示器在其他主機上工作正常，則問題出在工控機的顯示輸出系統上。西門子工控機的顯示輸出通常有三種形式：獨立顯卡、主板集成顯卡和嵌入式系統顯卡，每種情況的故障處理方法不同。

對于配備獨立顯卡的工控機，顯卡故障是常見原因。嘗試重新插拔顯卡（注意先釋放靜電），清潔金手指部分。如果有備用顯卡，替換測試是最有效的方法。值得注意的是，某些高端顯卡需要額外的電源連接，確保這些供電線已正確連接。

主板集成顯卡的問題處理較為復雜。首先嘗試通過清除CMOS恢復默認顯示設置，因為不當的BIOS設置可能禁用集成顯卡。如果無效，可能需要外接一塊獨立顯卡測試（部分主板在檢測到獨立顯卡時會自動禁用集成顯卡）。當確認是集成顯卡故障時，對于一體化設計的西門子工控機，可能需要更換整個主板或CPU板。

顯示器背光系統故障常被誤認為”無顯示”。當顯示器電源燈亮但屏幕全黑時，用手電筒斜照屏幕，如果能隱約看到圖像，則表明背光系統（高壓板或LED驅動電路）故障。在西門子Panel PC中，高壓板負責為CCFL背光提供高壓電源，測量其輸入輸出電壓可判斷是否工作。若高壓板輸入電壓正常而無輸出，通常需要更換高壓板。

信號干擾在工業環境中尤為常見，可能導致顯示異常。檢查視頻線是否與電源線或其他高干擾源并行走線，嘗試更換高質量屏蔽視頻線。某些情況下，顯示模糊或抖動可能是接地不良導致，檢查工控機和顯示器的接地連接。

BIOS顯示設置錯誤也會導致無顯示輸出。某些西門子工控機支持多種顯示輸出接口（如VGA和DVI），可能默認輸出到錯誤接口。在沒有顯示的情況下，可以嘗試盲操作：開機后等待完全啟動，然后按快捷鍵（通常Win+P）切換顯示輸出，或者連接遠程桌面查看是否系統已正常啟動。

觸摸屏無響應是西門子Panel PC常見的伴隨問題。當顯示器能正常顯示但觸摸功能失效時，首先檢查觸摸屏線纜連接是否牢固。重新啟動工控機有時能解決臨時驅動問題。如果問題持續，可能需要重新校準觸摸屏或更新/重新安裝觸摸驅動。

對于復雜的顯示系統故障，分層排除法最為有效：從最簡單的連接問題開始，逐步深入到信號傳輸、顯示處理、最終到圖像生成各個環節。在工業現場維護時，備有關鍵顯示組件（如高壓板、視頻線）的庫存，可以顯著減少停機時間。
