施耐德觸摸屏內容錯亂故障維修方法詳解：7月2日我們收到了一位來自北京的客戶的來電，咨詢施耐德觸摸屏發生了內容錯亂的故障問題。施耐德觸摸屏作為工業自動化控制系統中重要的人機交互界面，其穩定運行對生產線正常運轉至關重要。然而在長期使用過程中，觸摸屏可能會出現各種顯示內容錯亂的故障現象，嚴重影響操作效率和生產流程。

施耐德觸摸屏內容錯亂故障概述

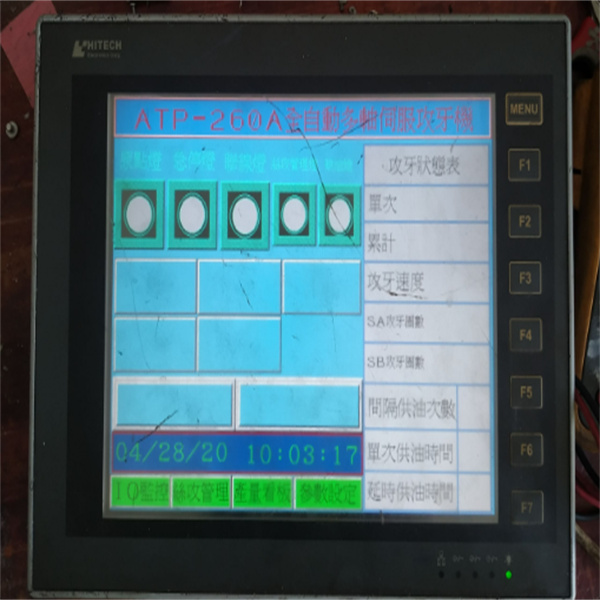

施耐德觸摸屏內容錯亂故障是指觸摸屏顯示界面出現非預期的文字、圖形或符號混亂現象，表現為字符顯示不全、位置偏移、亂碼、圖像扭曲或重疊等異常情況。這類故障在施耐德XBTG、XBTF等系列觸摸屏中較為常見，可能由軟件配置錯誤或硬件故障引起。根據維修統計數據顯示，約40%的內容錯亂問題源于硬件故障，且這類故障往往需要更專業的維修手段。

內容錯亂與簡單的顯示異常（如黑屏、白屏）不同，它通常表現為系統仍在運行但顯示信息無法正常識別，這增加了故障診斷的復雜性。在實際工業環境中，這類故障會導致操作人員無法準確獲取設備狀態信息或正確輸入控制指令，可能引發生產中斷甚至安全事故。因此，快速準確地診斷和修復內容錯亂故障對保障生產連續性至關重要。

從故障表現形式來看，施耐德觸摸屏內容錯亂可分為幾種典型情況：局部顯示混亂（部分區域顯示異常）、全局亂碼（整個屏幕字符無法識別）、顯示偏移（內容位置不正確）以及間歇性錯亂（時好時壞）。不同類型的表現往往指向不同的故障根源，這為技術人員提供了初步的診斷線索。

值得注意的是，內容錯亂故障有時會伴隨其他癥狀出現，如觸摸失靈、系統重啟或通訊中斷等，這些伴隨癥狀往往能提供額外的診斷信息。在XBTG4320等型號中，內容錯亂還可能與特定的硬件版本或使用年限相關，這要求維修人員具備豐富的型號特異性知識。

施耐德觸摸屏硬件故障導致內容錯亂的主要原因

施耐德觸摸屏內容錯亂的硬件原因復雜多樣，需要系統性地分析和排查。內存與存儲介質故障是導致顯示內容混亂的常見硬件問題之一。觸摸屏在運行過程中需要頻繁讀寫內存和存儲設備，當這些組件出現物理損壞或老化時，可能導致數據讀取錯誤，進而引發屏幕顯示內容錯亂。特別是長期在高負荷環境下運行的設備，其內存芯片和存儲介質更容易因電子遷移或氧化而失效。

顯示芯片與顯卡故障同樣會導致內容顯示異常。施耐德觸摸屏的顯示控制系統負責將數字信號轉換為屏幕圖像，當顯示芯片或相關電路出現問題時，可能造成信號轉換錯誤，表現為屏幕上的亂碼或圖像扭曲。這類故障在XBTG系列中尤為常見，往往伴隨著屏幕閃爍或顏色異常等附加癥狀。顯示芯片故障可能由過熱、電壓不穩或元件老化引起，需要通過示波器測量相關信號波形來準確診斷。

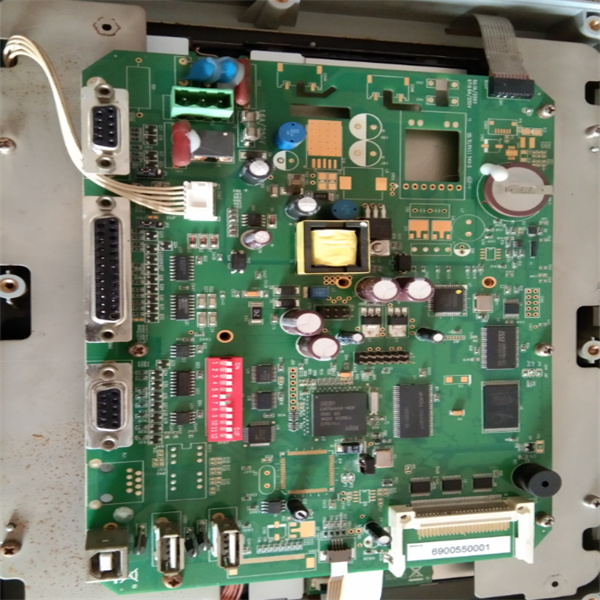

主板與電路問題是另一類重要的硬件故障原因。觸摸屏主板上的各種電路負責協調各組件工作，當主板上的電容鼓包、電阻變質或線路斷路時，可能導致信號傳輸錯誤，進而引發內容顯示混亂。特別是主板上的數據傳輸總線出現問題時，往往會造成系統性的顯示異常。主板故障通常較難修復，需要專業的電路知識和維修設備，在很多情況下可能需要更換整個主板模塊。

連接器與線纜問題雖然看似簡單，但確實是許多內容錯亂故障的根源。觸摸屏內部各組件之間通過多種連接器和線纜相互連接，當這些連接部分出現松動、氧化或接觸不良時，可能導致間歇性的數據傳輸錯誤，表現為時好時壞的顯示問題。在XBTF024510等型號中，顯示屏與主板之間的排線連接問題尤為常見，這類故障往往通過重新插拔或更換連接線即可解決。

電源供應不穩定也是一個不容忽視的硬件因素。當觸摸屏的電源電路出現問題時，可能導致供電電壓波動或雜波干擾，這些電源問題可能引發各種難以預測的顯示異常，包括內容錯亂。電源故障通常伴隨著設備重啟、屏幕閃爍等癥狀，使用萬用表測量各供電點的電壓穩定性是診斷這類問題的有效方法。

施耐德觸摸屏針對性維修方法與步驟

確定施耐德觸摸屏內容錯亂的硬件故障原因后，需要采取針對性維修措施來解決問題。不同的硬件故障需要不同的維修方法，正確的維修流程能夠有效恢復設備功能，同時避免造成額外損壞。以下是針對各類硬件故障的具體維修方法。

內存與存儲介質更換是解決因這類組件故障導致內容錯亂的有效方法。當診斷確認內存條或存儲設備存在問題后，應先斷開觸摸屏電源，然后小心拆卸舊內存或存儲模塊。在XBTG系列中，內存通常采用插槽式設計，更換時需注意插槽方向和對齊位置，確保新內存模塊完全就位。對于焊接式的存儲芯片，則需要使用熱風槍等專業工具進行拆卸和焊接，這項工作建議由經驗豐富的技術人員操作。更換完成后，應重新安裝系統軟件或恢復備份數據，確保觸摸屏正常運行。

顯示模塊維修包括多種可能的工作。如果診斷發現顯示芯片或相關電路有問題，首先嘗試修復顯示控制電路，如更換損壞的電容、電阻等分立元件。在XBTF024510等型號中，顯示控制芯片的BGA焊接容易出現虛焊，可以使用返修臺進行重新焊接。當液晶顯示屏本身損壞時，則需要整體更換顯示模塊，這一過程需要注意靜電防護，并確保新顯示屏的參數與原裝一致。更換后通常需要進行色彩校準和觸摸校準，以保證最佳使用效果。

主板維修是最為復雜的硬件修復工作。對于主板上的局部問題，如電源電路故障或接口損壞，可以進行針對性修復，如更換損壞的電源管理IC或修復斷裂的線路。當主板存在大面積損壞或多重問題時，建議直接更換整個主板模塊。施耐德XBTG4320等型號的主板更換需要注意版本兼容性，不同硬件版本的主板可能需要配套的固件支持。主板更換后，通常需要重新安裝系統軟件和應用程序，并恢復設備參數設置。

連接系統修復相對簡單但同樣重要。對于松動的連接器，重新插拔并確保固定到位即可；對于氧化或損壞的連接器和線纜，則需要清潔或更換。在XBTF系列中，顯示屏排線是常見故障點，更換時要注意排線的方向和插入深度，確保完全接觸。所有連接修復工作完成后，應進行振動測試，確保在設備運行環境下連接不會松動。通訊端口針腳歪斜是另一類常見問題，可以使用精密工具小心調整針腳位置，恢復正常的通訊連接。

電源電路維修需要特別注意安全。當確認電源問題導致內容錯亂時，應先檢查并更換損壞的電源組件，如整流二極管、濾波電容或電壓調節IC等。在維修XBTG系列電源板時，特別要注意高壓部分的安全，確保所有高容量電容已完全放電。電源維修完成后，應使用負載測試儀驗證各輸出電壓的穩定性和紋波系數，確保滿足設備要求。對于嚴重損壞的電源模塊，建議整體更換而非嘗試修復，以提高可靠性。
