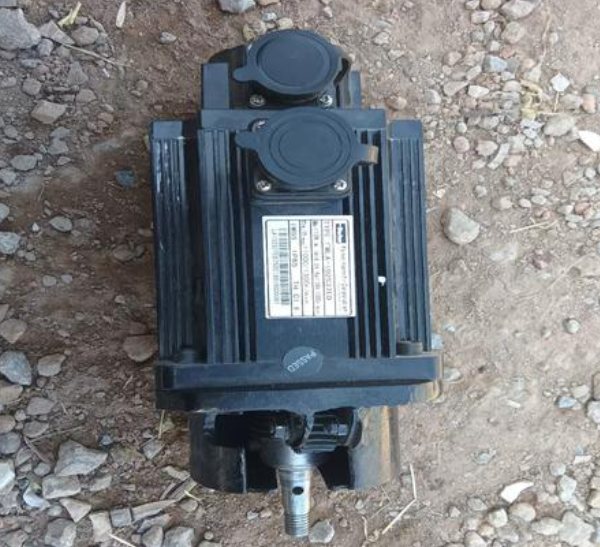

匯川伺服電機啟動無反應故障維修方法分享：6月23日我們收到一位來自四川的客戶來電，咨詢匯川伺服電機發生了啟動無反應的故障問題。匯川伺服電機作為工業自動化領域的重要設備，其穩定運行對生產線效率至關重要。當伺服電機出現啟動無反應的情況時，往往是由多種硬件故障引起的。

電源系統故障的診斷與維修

電源系統問題是導致匯川伺服電機無法啟動的最常見原因之一，約占所有硬件故障的30%14。一個穩定可靠的電源供應是伺服系統正常工作的基礎，任何電源異常都可能導致電機無法響應啟動指令。

電壓檢測是排查電源故障的第一步。使用數字萬用表測量輸入電源電壓，確保其值在伺服電機額定電壓范圍內（通常為三相380V±10%或單相220V±10%）。電壓過高可能導致驅動器保護性停機，而電壓過低則無法提供足夠的啟動轉矩。值得注意的是，電壓波動過大（超過±5%）也會影響伺服電機的正常啟動。

檢查電源連接質量同樣重要。伺服電機電源端子應緊固無松動，接觸電阻應小于0.1Ω。松動的端子會導致接觸不良，產生電壓降和發熱。檢查電源線是否有破損、老化或燒焦痕跡，特別是經常移動的電纜部分。電源線截面積應符合電流要求（通常每平方毫米銅線承載4-6A電流）。

保護元件狀態也需要仔細檢查。查看驅動器輸入端的熔斷器或斷路器是否熔斷/跳閘。熔斷器熔斷通常表明存在短路故障，不應簡單更換熔斷器了事，而應進一步排查短路原因。使用萬用表電阻檔測量電源輸入端對地電阻，正常值應大于1MΩ，若阻值過低則可能存在接地故障。

對于采用直流母線供電的系統，需測量母線電壓是否正常（通常為510-540V DC對于380V AC輸入）。異常低的母線電壓可能表明整流模塊故障或預充電電路問題。同時檢查母線電容是否有鼓包、漏液等明顯損壞跡象，容量下降的電容會導致電壓波動增大。

電源相位檢查不容忽視。對于三相供電系統，使用相序表確認相序正確（UVW順序），錯誤的相序可能導致驅動器保護性停機。同時測量三相電壓平衡度，各相間電壓差不應超過2%。

當確認電源系統正常后，若電機仍無法啟動，則需要進一步排查驅動器及電機本身的硬件故障。值得注意的是，某些電源問題可能間歇性出現，因此在故障排查時需要持續監測電源參數一段時間，或使用示波器捕捉瞬時異常。

編碼器與反饋系統故障處理

編碼器作為伺服系統的核心反饋元件，其故障會導致驅動器無法獲取準確的位置和速度信息，進而引起電機啟動失敗或運行異常。據統計，編碼器及相關電路故障約占伺服系統硬件故障的15%-20%。

編碼器信號檢測是診斷反饋系統故障的首要步驟。使用示波器測量編碼器的A、B、Z相信號波形，正常應為規整的方波，且A、B相間相位差為90度。信號幅值不足、波形畸變或丟失都表明編碼器存在問題。對于絕對式編碼器，還需檢查串行數據信號（如EnDat、BiSS等協議）是否正常傳輸。信號異常可能由編碼器本身損壞、供電問題或信號線干擾導致。

編碼器電源檢查同樣關鍵。測量編碼器供電電壓（通常為5V或24V），波動范圍不應超過±5%。電壓過低會導致編碼器工作不穩定，電壓過高可能損壞編碼器電路。同時檢查電源線路的壓降，特別是長距離傳輸時，線徑不足會導致編碼器端電壓顯著下降。

連接線路排查是解決間歇性故障的重點。檢查編碼器電纜是否有破損、擠壓或過度彎曲，這些物理損傷會導致信號斷續。連接器針腳應清潔無氧化，鎖緊機構完好。使用萬用表導通檔逐根測量電纜通斷，并檢查線間是否有短路6。對于差分信號傳輸?shù)木幋a器（如RS422接口），還需測量各對差分線的阻抗平衡性。

機械連接檢查常被忽視但非常重要。編碼器軸與電機軸的聯軸器應緊固無松動，彈性聯軸器的緩沖膠無老化開裂。編碼器安裝法蘭的緊固螺絲必須均勻鎖緊，避免因振動導致位移。對于軸套式安裝的編碼器，檢查軸套與電機軸的配合間隙，過大會導致信號抖動。

環境因素評估不容忽視。強電磁場干擾（如變頻器、大電流電纜附近）會導致編碼器信號異常。檢查編碼器電纜是否與動力線分開走線或采用屏蔽電纜，屏蔽層應單端接地6。高溫、高濕或粉塵環境會加速編碼器老化，需確認工作環境是否符合編碼器防護等級（通常為IP54以上）。

編碼器參數配置錯誤也會導致故障。檢查驅動器中的編碼器類型設置（增量式/絕對式、分辨率等）是否與實際編碼器匹配。特別是更換編碼器后，必須更新驅動器參數10。對于多圈絕對式編碼器，還需檢查電池供電是否正常（如Er.A35故障常與電池電量不足有關）。

對于確認損壞的編碼器，更換時需注意：

選擇相同型號或技術參數匹配的替代品

對于絕對式編碼器，更換后需進行零點校準

安裝時確保同心度（通常要求<0.05mm）

編碼器維修后，應進行試運行，通過驅動器監控界面觀察位置反饋是否穩定，或使用伺服調試軟件查看跟蹤誤差是否在正常范圍內。若出現Er.740等干擾類報警，可嘗試調整濾波器參數（如H0A-28）或增加信號濾波磁環。

機械傳動系統與負載問題分析

機械傳動系統和負載異常是導致伺服電機啟動困難或完全無反應的重要外部因素，這類問題約占伺服系統故障的10%-15%。即使電機和驅動器本身完好，不合理的機械負載也會阻止電機正常啟動。

負載轉矩檢測是評估機械系統的首要步驟。在斷電狀態下，使用扭矩扳手或手動測量負載軸所需的啟動轉矩，與伺服電機的額定啟動轉矩（通常為額定轉矩的300%-400%）進行比較。若負載轉矩超過電機能力，則無法正常啟動。過大的負載轉矩可能由機械設計不合理、潤滑不良或意外卡死導致。

傳動部件檢查需要系統進行。檢查聯軸器是否對中良好，徑向和角向偏差應小于0.05mm，否則會產生額外阻力矩。皮帶傳動系統需檢查皮帶張緊度是否適當，過緊會增加負載，過松會導致打滑。齒輪箱應檢查油位和油質，缺油或油品劣化會顯著增大摩擦。直線運動機構需檢查導軌潤滑和滑塊狀態，確保運動順暢無卡滯。

機械卡死排查是解決完全無反應情況的關鍵。手動盤動負載側，感受是否有明顯死點或周期性阻力。機械卡死可能由以下原因導致：軸承損壞、異物進入傳動系統、導軌變形、絲杠螺母損壞等。對于垂直安裝的機構，還需檢查平衡系統（如配重或氣動平衡缸）是否工作正常，失效的平衡系統會使電機負載大幅增加。

慣性匹配評估常被忽視但非常重要。負載慣量（折算到電機軸）與電機轉子慣量的比值應控制在10:1以內，理想值為3:1到5:1。過大的慣量比會導致啟動困難、調節性能惡化。通過計算或測量確認實際慣量比，必要時增加減速裝置或更換更大慣量的電機。

振動與異響分析可輔助診斷機械問題。異常振動可能表明軸承損壞、聯軸器不對中或機械共振。使用振動測量儀檢測振動速度有效值（通常應小于2.8mm/s），頻譜分析可幫助定位故障源。異響通常伴隨機械部件磨損或干涉，需拆解檢查相關部件。
