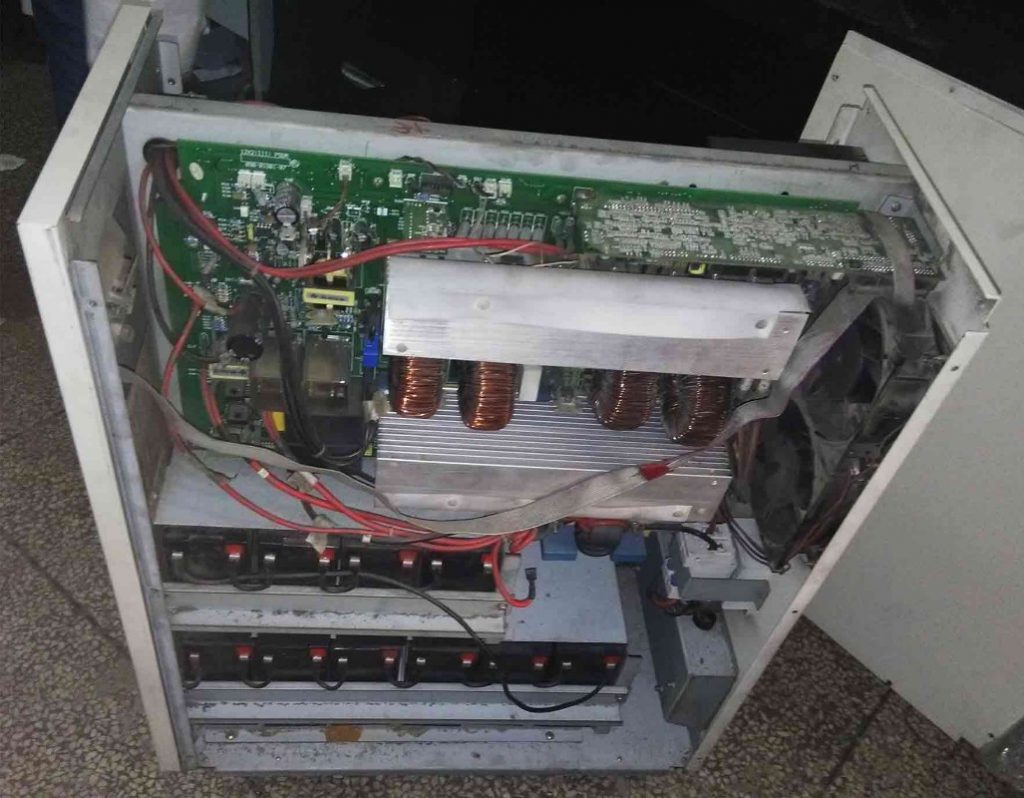

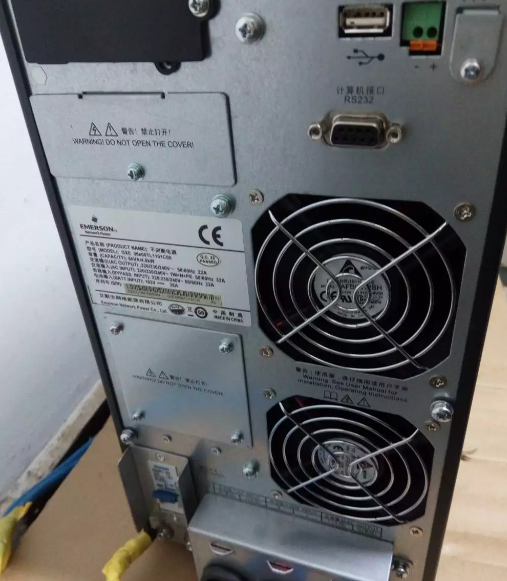

艾默生UPS電源無輸出故障維修省心省力：5月10日我們公司收到一臺寄來檢修的艾默生UPS電源，檢測后發現是無輸出的故障問題，技術人員在確認故障原因后高效的解決了問題。艾默生UPS電源作為保障關鍵設備電力穩定的重要裝置，一旦出現無輸出故障，將直接影響設備正常運行。

常見故障現象與初步診斷

艾默生UPS電源無輸出故障可能表現為多種形式，每種現象都指向不同的潛在問題。準確識別故障現象是快速解決問題的第一步。當UPS電源出現無輸出情況時，通常伴隨一些明顯的癥狀，這些癥狀為我們提供了重要的診斷線索。

面板無任何顯示是最常見的故障現象之一。當UPS開機后，面板上沒有任何指示燈亮起，顯示屏也無任何內容顯示，這通常表明UPS完全沒有工作。這種情況可能由市電輸入問題、保險絲燒毀或內部電源電路故障引起。另一種常見現象是有市電時輸出正常，但無市電時蜂鳴器長鳴且無輸出，這往往與蓄電池或逆變器部分故障相關。

UPS電源紅色指示燈亮起也是一個重要的故障指示信號。根據實踐經驗，紅色指示燈亮可能由多種原因引起：電池連接問題、輸入電源不穩定、負載過載、環境溫度異常或內部硬件故障等。當UPS逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，且無法轉換到市電工作狀態時，通常說明逆變供電向市電供電轉換部分出現了故障。

負載接近滿載時的異常表現也值得關注。當負載接近滿載時，市電供電正常，但蓄電池供電時保險絲熔斷，這表明蓄電池供電電流過大，可能與逆變器擊穿或蓄電池電壓過低有關。此外，UPS輸出電壓偏低同時變壓器發出較大噪音的情況，通常說明推挽電路的兩臂工作不對稱。

電源輸入與電池系統故障排查

市電輸入檢查是故障排查的第一步。技術人員應使用萬用表測量輸入電壓是否在UPS額定范圍內（通常單相220V±10%，三相380V±10%）。電壓過低或過高都可能導致UPS保護性關機或無輸出。

蓄電池狀態評估對UPS后備功能至關重要。測量蓄電池組端電壓是基礎檢查，充滿電時單節12V電池電壓應在12.6-13.2V之間。若電壓低于10.5V，則電池可能已深度放電或損壞。蓄電池保險絲的檢查同樣重要，

充電電路檢測是排查電池相關故障的關鍵。斷開蓄電池連接后，測量充電電路輸出電壓是否正常（根據電池組配置，通常為單節13.5-13.8V）。若充電電路無輸出或輸出異常，則問題可能在充電器部分。

電池連接與腐蝕問題也常被忽視。檢查電池端子連接是否牢固，有無松動；觀察端子是否有白色粉末狀腐蝕物，腐蝕會導致接觸電阻增大影響充放電性。

內部電路與組件故障分析

當排除電源輸入和蓄電池問題后，UPS無輸出故障往往源于內部電路或關鍵組件損壞。這些故障通常需要專業技術人員進行診斷和維修，涉及對UPS內部結構的深入了解和精密測量。

逆變器系統故障是導致無輸出的核心原因之一。逆變器負責將直流電轉換為交流電，其故障會使UPS無法輸出。

控制電路異常同樣會導致UPS無輸出。波形產生電路有無PWM控制信號輸出是關鍵檢測點，若有控制信號輸出而逆變器不工作，則故障在驅動電路；若無PWM信號輸出，則需檢查保護電路是否動作。

功率器件損壞是硬件故障的常見表現。整流升壓逆變部分的功率器件（如MOSFET、IGBT）易因過載、短路或老化而損壞。檢查這些器件是否擊穿，可斷電后使用萬用表二極管檔測量各引腳間電阻，異常低阻值通常表示擊穿。

主板與元器件故障需要細致檢查。目視檢查電路板是否有燒焦痕跡、電容是否鼓包漏液、焊點是否開裂。使用專業測試儀器對電路板上關鍵元器件（如電阻、電容、二極管、穩壓IC等）進行測試，找出故障點。自動穩壓控制電路中若缺少交流反饋信號輸入，會導致繼電器無法吸合；而若多個繼電器同時閉合，則可能使主變壓器輸入繞組回路保險絲熔斷，導致無輸出。

保護電路誤動作可能封鎖系統輸出。UPS設計有多種保護功能（過流、過壓、過熱等），當檢測到異常時會切斷輸出。檢查保護電路是否誤動作，需測量各保護檢測點電壓，并與正常值比較。

負載相關問題也不容忽視。當UPS輸出因設備短路而中斷時，過載保護會先動作（通常過載200%時觸發），停止逆變器輸出并切換到旁路狀態。檢查負載是否短路可使用萬用表測量負載端電阻，異常低阻值表明可能存在短路。

對于復雜的電路板級故障，建議采用分段隔離法進行診斷：逐步斷開各功能模塊的供電或信號連接，觀察故障現象變化，從而縮小故障范圍。

系統維修方法與更換步驟

確定故障原因后，采取正確的維修方法和規范的更換步驟是恢復UPS功能的關鍵。本部分將詳細介紹針對不同故障組件的具體維修流程和注意事項，幫助技術人員安全高效地完成維修工作。

蓄電池更換是UPS維護中最常見的維修操作。更換時應先斷開市電輸入，然后按順序拆卸電池連接線（先負后正），避免短路風險。新電池應選擇與原裝相同規格（電壓、容量、尺寸），安裝時注意極性正確，連接牢固。對于多節串聯的電池組，建議同時更換所有電池，避免新舊電池混用導致性能不均衡。更換完成后，應對新電池進行完全充電后再投入使用，最好進行充放電循環測試，驗證實際容量是否達標。

功率器件更換需要特別注意參數匹配。當逆變器功率管損壞時，應選擇同型號替換件，確保導通電阻、開關速度等關鍵參數一致。更換前需清理散熱器表面舊導熱膏，新管安裝時涂抹適量導熱膏，保證良好散熱。焊接功率管引腳時，應使用足夠功率的電烙鐵快速完成，避免過熱損壞器件。更換后首次通電建議串聯限流電阻或使用調壓器緩慢升壓，觀察電流是否正常，避免再次損壞。對于采用模塊化設計的UPS功率部件（如整塊逆變模塊），直接更換整個模塊可提高維修效率和可靠性。

電路板維修可分為元件級和板級兩種方式。元件級維修適用于明顯損壞的單個元器件（如鼓包電容、燒焦電阻等），使用熱風槍或吸錫器拆除損壞元件后，焊接同規格新元件即可。對于多層板或BGA封裝芯片等復雜情況，建議更換整個電路板。維修電路板時需注意防靜電措施（佩戴靜電手環），使用合適的焊接工具。

保險絲更換看似簡單但也有規范要求。確認保險絲燒毀后，應使用相同規格（電流值、分?jǐn)嗄芰Α⒊叽纾┑谋ｋU(xiǎn)絲替換。更換后不要立即通電，應先排查導致保險絲燒毀的潛在原因（如短路、過載等），否則可能再次燒毀。對于多次燒毀保險絲的情況，需徹底檢查相關電路，而非簡單更換了事。某些UPS使用特殊型號的延時保險絲，更換時需特別注意類型匹配。

驅動電路維修需要信號測量與分析。使用示波器測量PWM控制信號是否正常（頻率、幅值、波形），檢查驅動芯片供電電壓是否達標。若發現驅動信號異常，可向前級追蹤信號源，或檢查相關電源和反饋回路。對于采用專用控制芯片的驅動電路，芯片本身損壞的可能性較大，可直接更換驗證。維修后測試時，建議先空載運行，確認輸出波形正常后再逐步加載。

散熱系統維護常被忽視但非常重要。UPS內部風扇長時間工作后可能積塵或損壞，導致散熱不良引發過熱保護。定期清理風扇葉片和散熱器上的灰塵，檢查風扇轉動是否順暢。
