海德寶印刷機PCB故障排除技術：

  1.檢查焊點

  2.跟蹤問題

  3.離散元素的故障排除

  4.集成電路檢查

  5.通過使用軟件幫助

  6.視力檢查

  7.功能測試

  這些技術中的大多數在需要應對現代電路板時就無法使用。開發的VI簽名分析技術，適合對完整電路元件進行故障排除。基本設備之一，用于詳細分析電路中的故障組件。當丟失組件簽名或文檔時，這是測試PCB的選擇之一。此測試不需要電源，因此在我們檢查有故障或已損壞的電路板時，因?yàn)樗鼈兩想姴⒉话踩Ｊ褂脙蓚€(gè)探頭將正弦波提供給待測的特定組件。產生的電流，電壓和相移顯示在LCD上。電流在y軸上，電壓在x軸上，結果軌跡作為簽名顯示在屏幕上。要使用此設備，您需要對不同組件的簽名具有扎實的理論知識，并且需要對其有完整的了解。

  診斷維修海德寶印刷機故障PCB的策略：

  此技術分為三個不同階段。使用VI儀器檢查故障。未確定的高引腳數通過交流電壓進行測試。第二階段是檢查故障位置。它會進行詳細的分析以查明故障組件。但是與功能測試不同，它僅在輸入和輸出階段執行測 試。在第三階段中，在移除故障組件之后，將新的功能組件放置在電路中

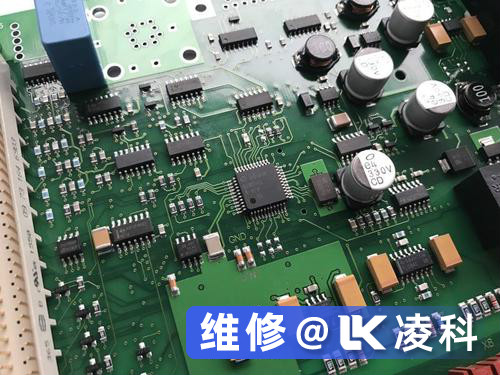

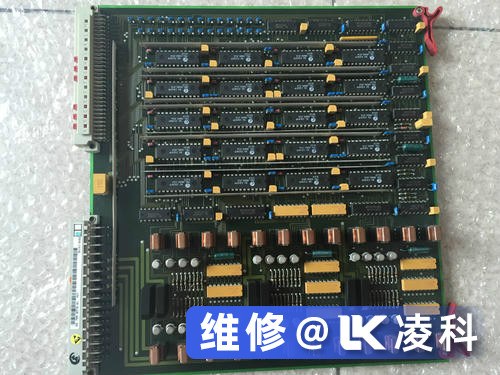

  海德寶印刷機電路板維修分析結果：

  在電路中，所有組件都是串聯，并聯或混合組合（串聯-并聯），因此無法識別其簽名，因此在這種情況下，合適的解決方案是換一塊新的PCB并比較它們的簽名。具有功能一的簽名的有缺陷的一。為了比較簽名，先是獲取有缺陷的PCB的所有簽名（如果有的話），新的功能PCB，否則必須保存組件的簽名。但是，如果您具有功能齊全的PCB，請使用萬用表獲取所有簽名，然后計算每個組件的電壓電阻電流和電感，然后將其與有缺陷的PCB（印刷電路板）的所有簽名進行比較。首先，刷新所有點（去除干燥或損壞的焊料，如果有的話）并比較簽名，如果簽名匹配錯誤已清楚，則進行下一步。在此步驟中，由于PCB中有許多走線，因此會執行跟蹤，因此，如果任何走線損壞，則很有可能會損壞走線，可使用跳線修復走線。這是一步，在線性集成電路的每個引腳上執行功能測試，檢查IC的每個引腳上的輸入和輸出是否與原始數據表匹配，這很好，否則您必須刪除該IC。
