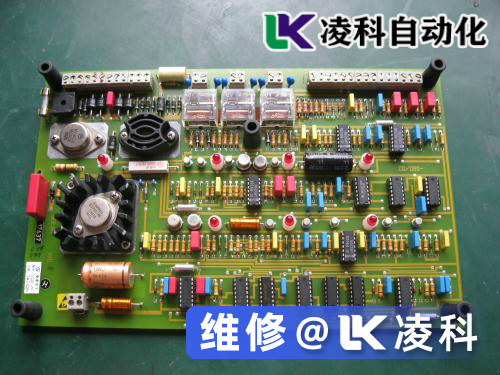

印刷電路板維修技術強悍：如果您已經對電路板進行了一段時間的故障排除，那么許多印刷電路板（PCB）會受到來自外部的浪涌，尖峰和激流的猛烈噴涌而損壞就不足為奇了。當然，PCB上的連接器是通往危險世界的接口，因此在進行故障排除時，有必要使用PCB連接器作為起點。這對您很有幫助，尤其是在您沒有文檔（即原理圖）或對電路板了解甚少的情況下。以下是一些**初通過在連接器級別進行測試而**初發現的PCB問題的出色示例。通過比較好板和壞板的測量值來檢測故障。這些示例使用了Huntron Tracker和Huntron的Workstation軟件進行故障檢測，但是基于故障的嚴重程度，任何體面的斷電測試儀器也可能會檢測出差異。

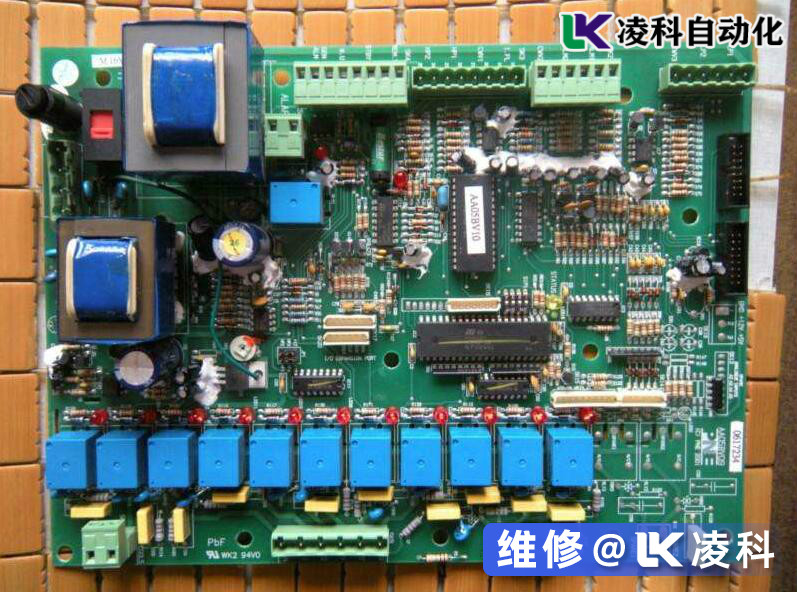

  印刷電路板維修過程：
  此示例顯示了來自J11（首先被掃描）和IC25的Huntron Tracker簽名。每個圖像的**行簽名顯示了四個“跟蹤器”范圍內的每個故障引腳。需要注意的一點是，故障引腳的標記對于連接器和集成電路IC25都是相同的。這使我們相信它們是相互連接的，這通過檢查兩點之間的連續性得到了驗證。這是可見IC24和J11的PCB的圖像。紅色箭頭指示IC引腳有故障。來自連接器J11的走線僅到達IC的引腳15，因此我們可以很有把握地說IC25是實際問題。這是一個相對復雜的PCB，因此能夠從PCB連接器中快速發現問題是一種解脫。通過連接器檢測到此故障，并使用CAD視圖和視頻顯微鏡使我們能夠快速隔離出現故障的電阻器。這是非常復雜的表面貼裝技術（SMT）電路板上兩個故障電阻NET的跟蹤器簽名：請注意，兩個電阻器網絡的簽名非常相似。使用來自PCB布局的CAD視圖數據可以幫助我們將故障組件的位置歸零。請注意，兩個電阻都連接到附近的25針連接器。拆開可信賴的近攝攝像機，我們可以看到兩個故障電阻上的燒痕。損壞很難看出來，但如果與下面的兩個電阻進行比較，則可以看到它們的外觀。

  印刷電路板維修總結：雖然首先掃描PCB連接器可能并不總是會導致組件故障，但它總是一個簡單易行的起點，尤其是在PCB上有許多難以手動探測的小型組件的情況下。通常，連接器在進行手工探測時會更加友好。
