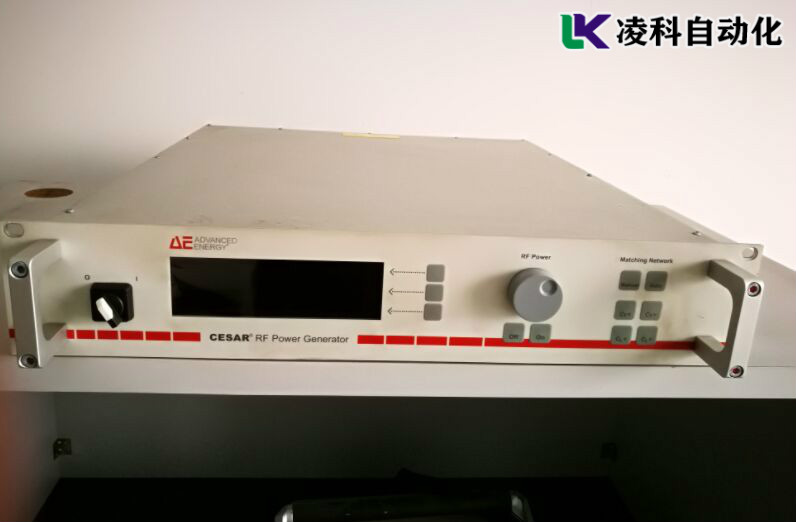

射頻電源中的電路設計十分的復雜和精細，作為射頻電源維修人員，要對射頻電源內各模塊的安裝方式，運行原理有一個大致的掌握，只要這樣才能有針對性的解決問題，下面本文就具體介紹下射頻電源中各部件運行的基本原理。

射頻電源中各部件由于運行方式不同相關造成的影響

一.首先是電源電路中數字電路模塊和模擬電路模塊間的干擾

如果模擬電路(射頻)和數字電路單獨工作，可能各自工作良好。但是，一旦將二者放在同一塊電路板上，使用同一個電源一起工作，整個系統很可能就不穩定。這主要是因?yàn)閿?shù)字信號頻繁地在地和正電源(>3 V)之間擺動，而且周期特別短，常常是納秒級的。由于較大的振幅和較短的切換時間。使得這些數字信號包含大量且不同于切換頻率的高頻成分。在模擬部分，從無線調諧回路傳到無線設備接收部分的信號一般小于lμV。因此數字信號與射頻信號之間的差別會達到120 B。顯然.如果不能使數字信號與射頻信號很好地分離。微弱的射頻信號可能遭到破壞，這樣一來，無線設備工作性能就會惡化，甚至完全不能工作。

二.其次是射頻電源中的供電電源易受環境噪聲的干擾

射頻電路對于電源噪聲相當靈敏，尤其是對毛刺電壓和高頻諧波。微控制設備會在每個內部時鐘周期內短時間突然吸入大部分電流，這是由于現代微控制設備都采用 CMOS工藝制造。因此。假設一個微控制設備以lMHz的內部時鐘頻率運行，它將以此頻率從電源提取電流。如果不采取合適的電源去耦.必將引起電源線上的電壓毛刺。如果這些電壓毛刺到達電路RF部分的電源引腳，嚴重時可能導致工作失效。

三.接著射頻電源不合理的地線連接

如果射頻電路的地線處理不當，可能產生一些奇怪的現象。對于數字電路設計，即使沒有地線層，大多數數字電路功能也表現良好。而在RF頻段，即使一根很短的地線也會如電感器一樣作用。粗略地計算，每毫米長度的電感量約為l nH，433 MHz時10 toni 感抗約27Ω。如果不采用地線層，大多數地線將會較長，電路將無法具有設計的特性。

只有弄清出射頻電源各組件的運行機理和相互間的影響，才能從根本上解決問題。
